Orsó fordulatszám-szabályozáshoz tervezve
Ez az orsó frekvenciaváltó gravírozógépekhez és CNC marógépekhez készült, amelyek stabil nagysebességű kimenetet, tiszta gyorsulásvezérlést és praktikus vezérlőszekrény-integrációt igényelnek.
Kiegészítő frekvenciaváltó / orsó vezérlés
VFD frekvenciaváltó ATC orsóhoz
Gravírozógépekhez és CNC routerekhez tervezett frekvenciaváltó sorozat. A 220V verziók alapértelmezetten 1000 Hz-en működnek és egyedileg gyárthatók 1200 Hz-re 8 pólusú 220V ATC orsómotorokhoz; a 380V változatok 3000 Hz-en működnek.
Kimeneti frekvencia 220V
1000 Hz standard
1200 Hz rendelésre gyártható 8 pólusú 220V ATC orsómotorokhoz
Kimeneti frekvencia 380V
3000 Hz standard
380V ATC orsómotor alkalmazásokhoz beállítva
Signálová cesta
0-10V / 0-20mA / RS485
Hasznos router vezérlőkhöz és retrofit kapcsolószekrényekhez
Feszültség ház nézetek

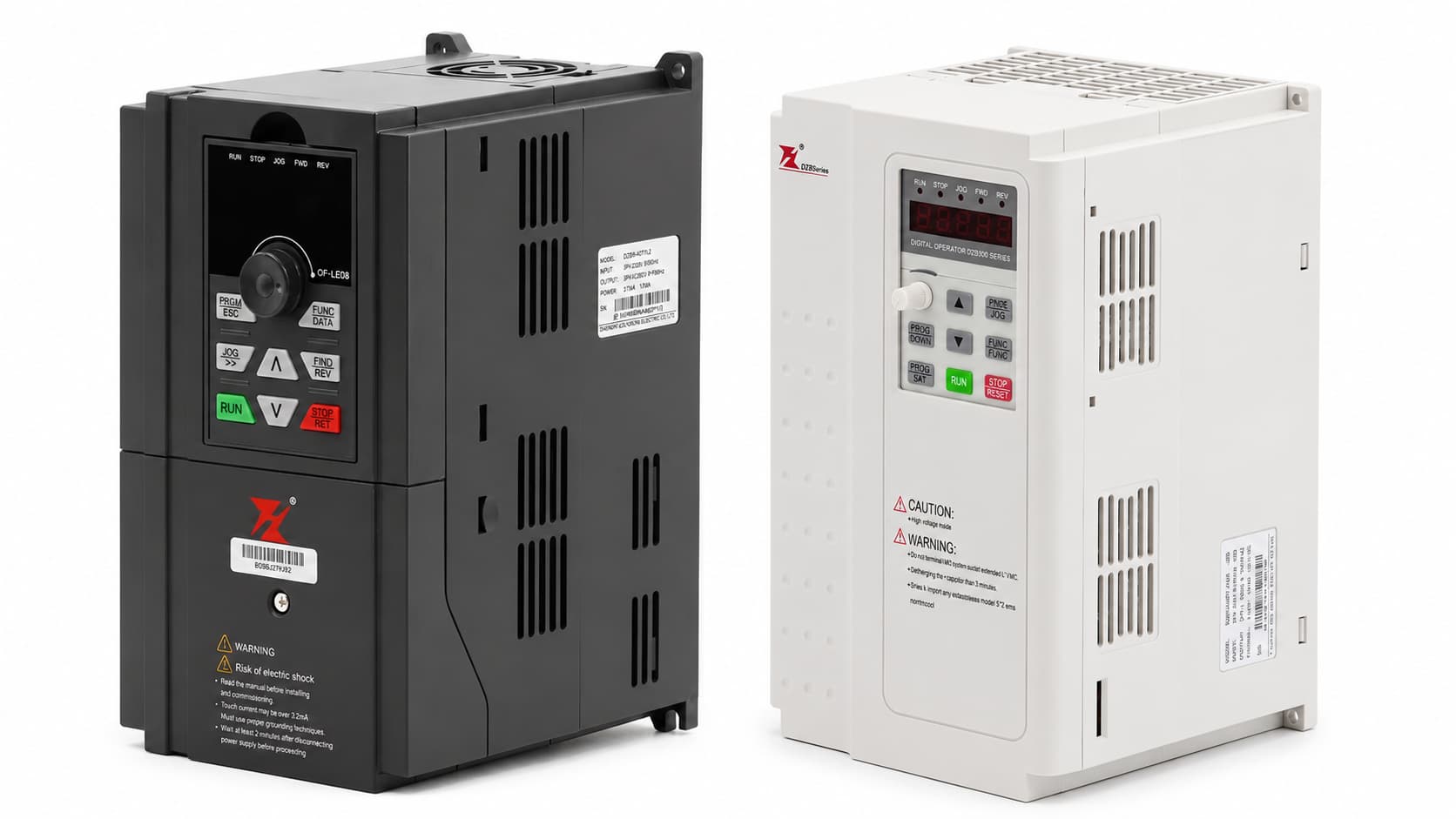

Fehér ház 220V-hoz, fekete ház 380V-hoz
Fehér: 220VFekete: 380V
Bemenet
1AC 220V / 3AC 220V / 3AC 380V
Kimenet
220V: 1000 Hz / 380V: 3000 Hz
Teljesítmény tartomány
3.7-11 kW
Vezérlés
V/F, PID, RS485
Védelem
Túláram, túlfeszültség, túlterhelés
Kiválasztási logika
Miért alkalmas ez a frekvenciaváltó ATC orsó projektekhez
Ez a sorozat orsó alkalmazásokhoz van tervezve, amelyek stabil fordulatszám vezérlést, kábelezési rugalmasságot igényelneka kapcsolószekrényben és megbízható védelmet a mindennapi gyártás során.
Széleskörű CNC parancslehetőségek
A fordulatszám-szabályozás történhet billentyűzetről, kapcsokról, digitális be-/kimenetekről, analóg jelről, többsebességes üzemmódról, PID-ről és RS485-ről, ami mind az új marógép vezérlőszekrényekhez, mind a retrofit vezérlőrendszerekhez illeszkedik.
Nyomatéktámogatás alacsony fordulatszámon
Az alacsony fordulatszámú nyomatéktámogatás 150%-os indítási nyomatékot tartalmaz 1,5 Hz-en, automatikus és állítható nyomatékerősítéssel, ami segíti az orsó simább indítását és gyorsulását terhelés alatt.
Elérhető integrációs jelek
A felsorolt VFD modellek tartalmazzák a 24VDC segédfeszültséget, 10V referenciát, több multifunkciós bemenetet, 0-10V vagy 0-20mA analóg bemeneteket, analóg kimeneteket, relé kimeneteket és RS485-öt.
Strukturált specifikációk
Kulcs specifikációk és modellválaszték
Tekintse át a fő elektromos specifikációkat, a házméreteket és az elérhető 220V és 380V teljesítmény- és frekvenciakonfigurációkat.
Műszaki szabvány
Sdílené parametry frevenciaváltó
- Bemeneti feszültségtartomány
- 1AC 220V +/-15%, 3AC 220V +/-15%, 3AC 380V +/-15%
- Vstupní frekvence
- 47-63 Hz
- Kimeneti frekvencia
- 220V: 1000 Hz szabvány. Az 1200 Hz-es verzió csak megrendelésre készül 8 pólusú 220V ATC orsómotorhoz. 380V: 3000 Hz szabvány.
- Teljesítménytényező
- >=95%
- Túlterhelhetőség
- A névleges áram 120%-a 60 másodpercig; a névleges áram 130%-a 3 másodpercig
- Indítási nyomaték
- 150% 1,5 Hz-en
- Fordulatszám-szabályozási tartomány
- 1:100
- Fordulatszám vezérlési pontosság
- +/-0.5%
- Vivőfrekvencia
- 1.0-15.0 kHz, automatikus beállítás hőmérséklet és terhelés alapján
- Frekvencia felbontás
- 0.01 Hz digitális; maximális frekvencia x 0,1% analóg
- Nyomaték erősítés
- Automatikus nyomaték erősítés; kézi nyomaték erősítés 0,1-30,0%
- Jog funkció
- 0.0 Hz maximális kimeneti frekvenciáig; jog gyorsítás/lassítás 0-3600,0 s
Méret referencia
Méretek ház VFD

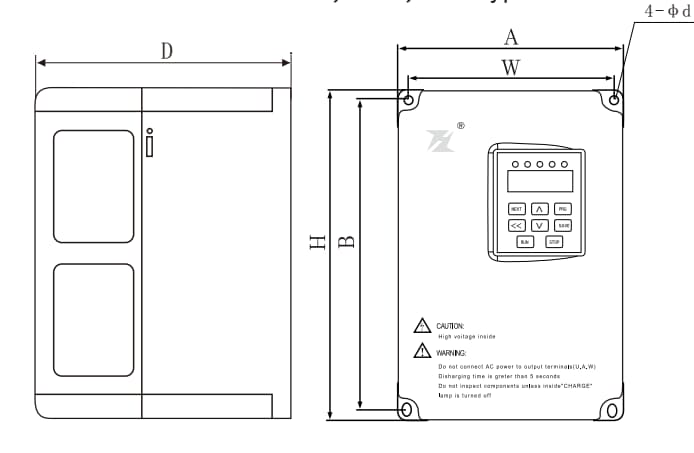

Használja ezt a rajzot és táblázatot a kiválasztott VFD modell rögzítési helyének ellenőrzéséhez. A méretek érvényesek mind a 220V, mind a 380V változatra.
| Teljesítmény | A (mm) | B (mm) | H (mm) | W (mm) | D (mm) | d (mm) |
|---|---|---|---|---|---|---|
| 3.7 kW | 154 | 238 | 250 | 142 | 155 | 5 |
| 5.5 kW | 154 | 238 | 250 | 142 | 155 | 5 |
| 7.5 kW | 154 | 238 | 250 | 142 | 155 | 5 |
| 11 kW | 205 | 300 | 322 | 190 | 193 | 6.5 |
Elérhető kombinációk
Mátrix elérhető modellek
Hasonlítsa össze a négy teljesítményszintet, amelyek minden táposztályhoz elérhetők. A 220V modellek alapértelmezetten 1000 Hz-en működnek, mígodellek 380V na 3000 Hz.
Elérhető 220V modellek
3.7 kW
Standard
220V
5.5 kW
Standard
220V
7.5 kW
Standard
220V
11 kW
Standard
220V
Elérhető 380V modellek
3.7 kW
Standard
380V
5.5 kW
Standard
380V
7.5 kW
Standard
380V
11 kW
Standard
380V
220V frekvencia követelmény
A 220V modellek alapértelmezetten 1000 Hz-en működnek. Ha a frekvenciaváltót 8 pólusú 220V ATC orsómotorral párosítják, kérjen egyedi 1200 Hz verziót. Ez a követelmény nem vonatkozik a 380V modellekre, amelyek alapértelmezetten 3000 Hz-en működnek.
Řízení a I/O
Elektromos interfész és vezérlési funkciók
Ezek a vezérlési és I/O funkciók segítik a frekvenciaváltó tiszta integrációját a mozgásvezérlőkkel, kapcsolószekrény logikával és igényekkelés visszajelzési igényekkel az orsó oldalon.
Parancsforrás és frekvencia
A vezérlőplatform támogatja a billentyűzetes vezérlést, analogové vstupy AI1/AI2/AI3, többfordulatszámú üzemet, egyszerű PLC logikát, PID, RS485 kommunikációt és frekvenciaválasztást potenciométerrel.
Analogové a svorkové zapojení
A tipikus CNC integráció 0-10V fordulatszám jelet használ AI vagy AI1 plus ACM csatlakozón keresztül. A felsorolt VFD modellek támogatják a 0-10Vagy 0-20mA-t az AI1-en és AI2-n, míg az AI3 -10V-tól 10V-ig támogat.
Állapot kimenet és visszajelzés
Rendelkezésre állnak relé kimenetek, többfunkciós tranzisztoros kimenetek és analóg kimenetek üzemi állapothoz, érzékeléshezbeleértve a frekvenciát, nulla fordulatszám állapotot és további logikát a gép oldalon.
Paraméter hozzáférés az üzembe helyezés előtt

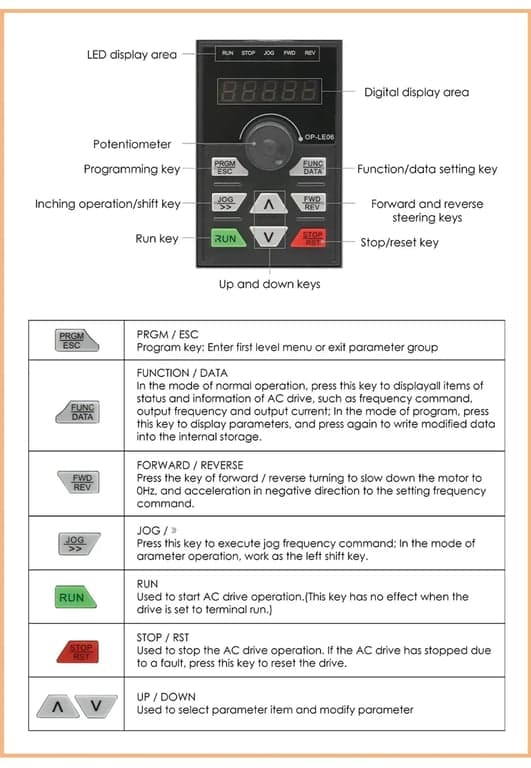

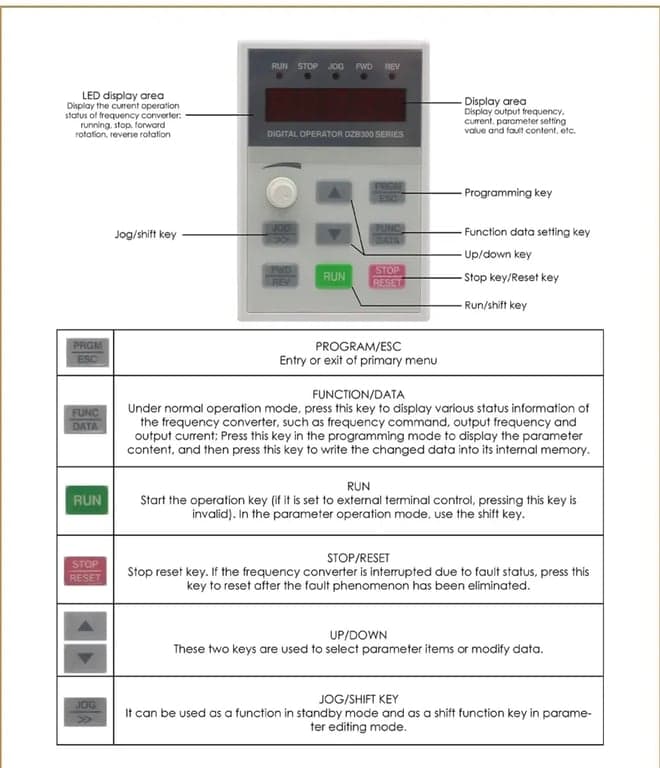

A billentyűzet interfész hozzáférést biztosít a beállított frekvenciához, kimeneti frekvenciához, kimeneti áramhoz, kimeneti feszültséghez és a buszfeszültséget, ami hasznos az indításkor és szabályozáskor.
Aplikace
Hol van értelme ennek a frekvenciaváltó sorozatnak
Ez a frekvenciaváltó család akkor a leghasznosabb, ha a vásárló orsó csomaggal, kapcsolószekrény logikával és céllal párosítjacél folyamatablakkal, nem csak a névleges teljesítmény alapján választva.
Forgatókönyv 01
ATC orsók routerekhez, amelyek az orsó teljesítményéhez, táposztályhoz és cél fordulatszám-tartományhoz illesztett frekvenciaváltót igényelnek.
Forgatókönyv 02
Gravírozógépek és retrofit CNC kapcsolószekrények, amelyek 0-10V analóg fordulatszám parancsot használnak a mozgásvezérlő kártyáról.
Forgatókönyv 03
Orsó összeállítások, amelyek többfordulatszámú sebességet, PID támogatást, relé visszajelzést vagy RS485 integrációt igényelneklního samostatného frevenciaváltó.
Példa ATC orsómotorral
Példa VFD paraméter beállításra 8 pólusú 220V ATC orsómotorhoz
Ez a példa egy egyedi 3,7 kW, 220V, 1200 Hz VFD frekvenciaváltót használ 3,5 kW, 220V, 8 pólusú ATC orsómotorral, 18000 RPM. Bármilyen érték megadása előtt ellenőrizze a végleges adattáblákat.
Paraméter értékek
Példa értékek az üzembe helyezés előtt
| Kód funkce | Funkce dle manuálu | Példa beállítás | Miért van így beállítva |
|---|---|---|---|
| F00.03 | Maximális kimeneti frekvencia | 1200 Hz | Beállítja a frekvenciaváltó maximális kimeneti frekvenciáját ehhez az egyedi nagysebességű beállításhozaz orsóhoz. |
| F00.04 | Horní limit provozní frekvence | 1200 Hz | Lehetővé teszi az üzemi parancs számára az F00.03 paraméter által beállított teljes 1200 Hz limit használatát. |
| F02.02 | Jmenovitá frekvence motoru | 400 Hz | Meghatározza a 400 Hz alappontot a 8 pólusú orsómotor névleges adataihoz. |
| F02.03 | Jmenovité fordulatszám motoru | 6000 RPM | Meghatározza a 6000 RPM névleges fordulatszám alappontot 400 Hz-en a 8 pólusú orsómotorhoz. |
| F02.04 | Motor névleges feszültsége | 220 V | Beállítja a motor névleges feszültségét a 220V ATC orsómotor adattáblája szerint. |
Jak értékeket spolupracují
Základní bod 400 Hz / 6000 RPM, limit 1200 Hz / 18000 RPM
8 pólusú motornál a 400 Hz a 6000 RPM szinkron alappontnak felel meg. Az F00.03 és F00.04 1200 Hz-re állítása kiterjesztii az elérhető frekvencia limitet a 18000 RPM célfordulatszámra ehhez az orsóhoz. Az F02.02 és F02.03 meghatározzák a motor névleges alapadatait; az F00.03 és F00.04 meghatározzák a maximális megengedett üzemi frekvenciát.
Reference zapojení

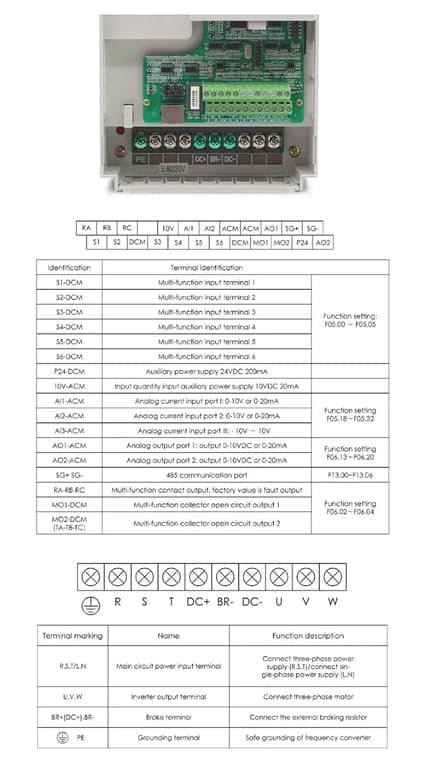

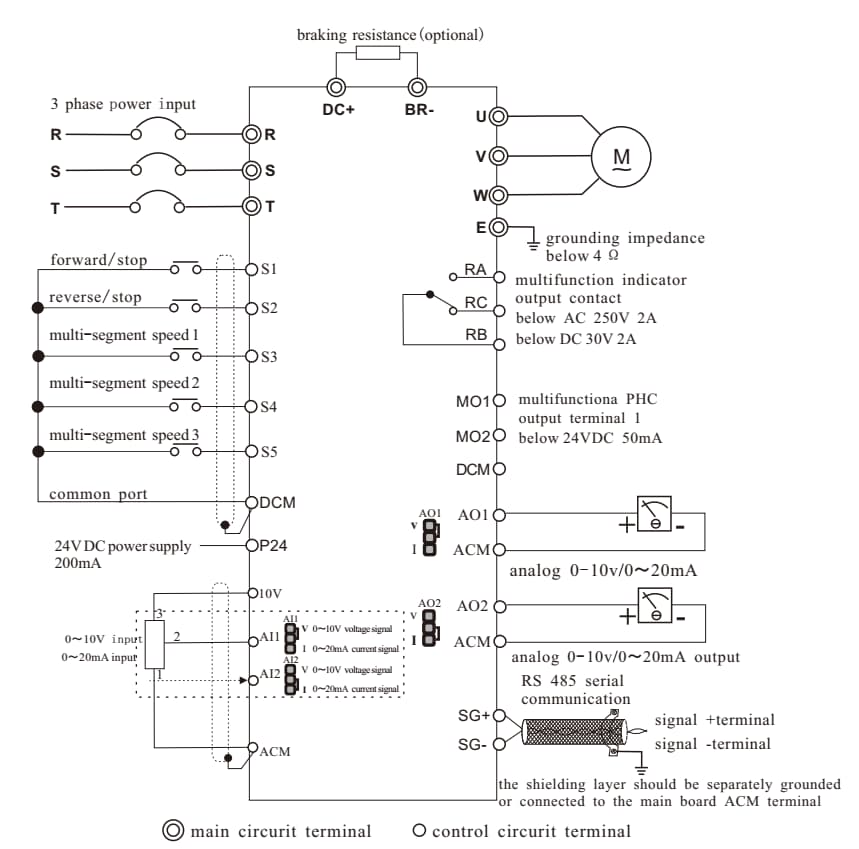

Schéma zapojení svorek VFD

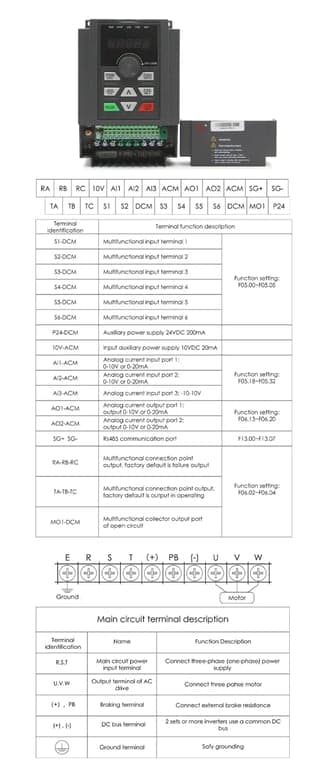

Használja ezt a referenciát a bemeneti tápellátás tervezésekor, orsómotor kimenet, fékellenállás, vezérlésbemenetek, analóg jelek, relé kimenetek és RS485 kommunikáció.
Instalace
Pokyny k instalaci a zapojení
Ezek a telepítési pontok segítenek védeni a frekvenciaváltót, fenntartani a hatékony hűtést és csökkenteni a problémákat az első indításkor.
- 01
Tápcsatlakoztatás előtt ellenőrizze, hogy a bemeneti feszültség megegyezik a frekvenciaváltó adattáblájával. A helytelen tápfeszültség károsíthatja a frekvenciaváltót.
- 02
Soha ne csatlakoztassa a tápot közvetlenül az U, V, W kapcsokra. Ezek a motor kimeneti kapcsai.
- 03
Első indítás előtt ellenőrizze az orsómotor és a frekvenciaváltó kompatibilitását a motor károsodásának elkerülése érdekébenés téves védelmi leállással szemben.
- 04
A telepítési séma legalább 100 mm szabad helyet mutat a frekvenciaváltó felett és alatt a kapcsolószekrény hőelvezetéséhez.
- 05
Ahol fémpor van jelen, használjon a kapcsolószekrényen kívüli hűtőbordás telepítést és megfelelően tömített elektromos burkolatotbelső térfogattal.
- 06
A fékellenállás kapcsokkal rendelkező modelleknél az ellenállást csak a kijelölt fék kapcsokhoz csatlakoztassa, ne tetszőlegesen a DC buszon keresztül.
Kompatibilita motoru
Orsómotor kompatibilitási megjegyzések
Az orsó frekvenciaváltó csak annyira stabil, amennyire a motor adatai és a terepi körülmények, amelyekkel párosítják az üzembe helyezés előtt.
- 01
A standard adaptív motor négy pólusú aszinkron motor rövidrezárt forgórésszel. Ha az alkalmazás más típusú motort használa kiválasztásnak a motor névleges áramán kell alapulnia.
- 02
Ha változó frekvenciára tervezett motort használnak, a hűtési hatékonyság csökken az orsó fordulatszám csökkenésével. Magas hőmérsékletű üzemhez adjon kényszerszellőztetést, vagy válasszon változó frekvenciájú üzemre tervezett motort.
- 03
A motor szigetelési vizsgálatait a motor kábeleinek a frekvenciaváltóról való leválasztásával kell elvégezni. Használjon 500V szigetelésvizsgálót és tartsa a szigetelési ellenállást 5 megaohmon vagy magasabban.
- 04
Ha a frekvenciaváltó bemenetére mágneskapcsolók vannak telepítve, azokat nem szabad normál indítási és leállítási módként használni. A gyakori töltési és kisütési ciklusok csökkentik a kondenzátor élettartamát.
Uvedení do előtt
Paraméter kiválasztás és indítási útmutató
Használja ezeket a lépéseket a kimeneti határok, parancsforrás és védelmi értékek beállításához a tényleges csomaghoz vaz orsóhoz.
- Először ellenőrizze az adattáblát: erősítse meg a táposztályt, teljesítményosztályt és az orsó cél fordulatszám-tartományát a csatlakoztatás előtt.
- Állítsa be a maximális kimeneti frekvenciát és a gyorsítási/lassítási időt az orsó limit és a gép tehetetlensége szerint.
- Válassza ki a tényleges parancsforrást: billentyűzet asztali teszteléshez, analóg 0-10V vagy 0-20mA fordulatszám vezérléshez a vezérlőből, vagy RS485-tel ha a kapcsolószekrény logika azt igényli.
- Adja meg vagy azonosítsa a motoroldali paramétereket, hogy a túlterhelési és védelmi értékek megfeleljenek a tényleges motornak az orsóhoz, nem csak a gyári beállításnak.
- Figyelje a kimeneti áramot, kimeneti feszültséget és buszfeszültséget az első felfutás során. Ha túlfeszültség vagy túláram hibák jelennek meg, növelje a felfutási időt és vizsgálja felül a fékezési stratégiát.
Ochrana
Pokrytí chyb a spolehlivost
Ezek a védelmi funkciók segítenek csökkenteni az állásidőt, védeni az orsó csomagot és egyszerűsíteni a hibadiagnosztikát a gép oldalon.
- Busz alulfeszültség
- Túlfeszültség gyorsításkor, lassításkor és állandó fordulatszámon
- Túláram gyorsításkor, lassításkor és állandó fordulatszámon
- Motor túlterhelés és AC frekvenciaváltó túlterhelés
- Bemeneti fázisvesztés és kimeneti fázisvesztés
- Modul túlmelegedés és fékellenállás túlterhelés
- Külső hiba, kommunikációs hiba, elért futási idő hiba, elért bekapcsolási idő hiba
- Motor túlmelegedés diagnosztika és frekvenciaváltó hardver hiba
Fékellenállás kiválasztása
Gyakori fékellenállás választások
Ezek a közzétett értékek akkor hasznosak, amikor az orsó gyors lassítást igényel, vagy a kapcsolószekrénynek meghatározott határértékre van szüksége a fékezési útvonalhoz.
| Napájení | Teljesítmény frevenciaváltó | Teljesítmény odporu | Odpor |
|---|---|---|---|
| 220V | 3.7 kW | 400 W | 68 ohm |
| 220V | 5.5 kW | 400 W | 30 ohm |
| 220V | 7.5 kW | 400 W | 30 ohm |
| 380V | 3.7 kW | 400 W | 100 ohm |
| 380V | 5.5 kW | 750 W | 75 ohm |
| 380V | 7.5 kW | 1000 W | 60 ohm |
| 380V | 11 kW | 1500 W | 40 ohm |
Üzemi környezet
Environmentální limity
Ezeket a korlátozásokat kapcsolószekrény szinten kell ellenőrizni az orsó és frekvenciaváltó csomag lezárása előtt.
- Okolní teplota
- -10 -10 és 40 °C között, teljesítménycsökkentés 40°C felett
- Vlhkost
- 5 és 95%, kondenzáció nélkül
- Skladování
- -40 -40 és 70 °C között
- Vibrace
- Kevesebb mint 5,9 m/s2
- Ochrana
- IP20 szabvány; magasabb védelmi szintek testreszabhatók
Referencia nézetek

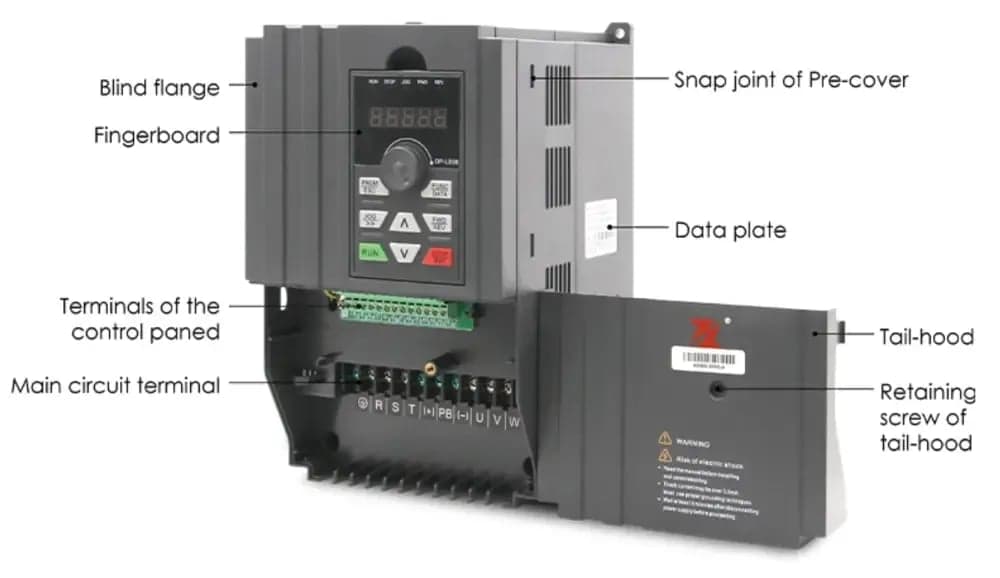

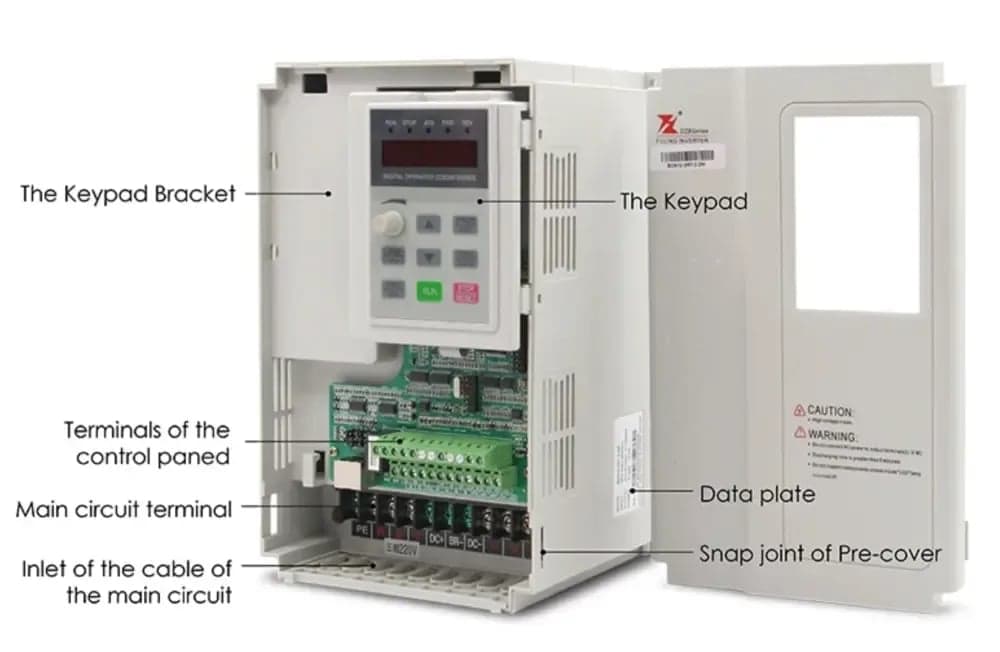

Pohledy na rozhraní produktu
Ezek a képek segítenek a vásárlóknak ellenőrizni a ház stílust, interfész elrendezést és a termék általános megjelenésétés a kapcsolószekrénybe való integráció előtt.
Kombinált csomag ajánlat
Kérjen árajánlatot ATC orsó + VFD csomagra
Adja meg ATC orsója részleteit — szerszámtartó, teljesítmény, pólusszám, cél fordulatszám, feszültség, hűtésés a vezérlő jelet. Megerősítjük a kompatibilis VFD frekvenciaváltót és beárazzuk az orsó+frekvenciaváltó csomagot kombinált rendszerként.
Orsó
Szerszámtartó, teljesítmény, póly a cílové fordulatszám
VFD
Táposztály, kimeneti frekvencia és vezérlőjel
Csomag
ATC orsó + kompatibilis VFD frekvenciaváltó
Dodání
Mennyiség, szállítási határidő és célország
Quotation workflow
- 01
ATC orsómotor adatok megerősítése
Ellenőrizze a szerszámtartót, teljesítményt, pólusokat, cél fordulatszámot, hűtési módot és a gép munkaciklusát.
- 02
VFD elektromos konfiguráció párosítása
Erősítse meg a táposztályt, kimeneti frekvenciát, vezérlőjelet és igényeketés bekötési igényeket a kiválasztott orsóhoz.
- 03
Teljes kombinált csomag árazása
Küldjük az ajánlott ATC orsó és VFD csomagot gyártási és szállítási részletekkel.
Ajánlatkérés orsó + VFD csomagra
Az Ön ajánlatkérése ATC orsóval és VFD frekvenciaváltóval kezdődik, mint kombinált elektromos csomag.
