BT30 ATC Orsómotorok
BT30 ATC orsó opciók CNC marógépekhez és megmunkálóközpontokhoz
BT30 automata szerszámcserés orsómotorok CNC marógép és megmunkálóközpont integrációhoz, 100 mm és 125 mm testméretekkel, levegő- és folyadékhűtési opciókkal a jelenlegi szabványos választékban.
Elérhető specifikációk
Teljesítmény
3.0 kW, 3.2 kW, 3.5 kW, 5.5 kW, 7.5 kW
Test
100mm, 125mm
Hűtés
Water
Szerszámtartó
BT30
Orsóválaszték
BT30 ATC Orsómotorok konfigurációk összehasonlítása (9)
Hasonlítsa össze a teljesítményt, testméretet, hűtési módot és sorozatokat ajánlatkérés előtt.
Konfiguráció összegzés
Összehasonlítás specifikáció szerint
- Basic (1)
- Model A (4)
- Model B (4)
- 100mm (5)
- 125mm (4)
- 3.2 kW (1)
- 3.0 kW (2)
- 3.5 kW (2)
- 5.5 kW (2)
- 7.5 kW (2)
Kiválasztási útmutató
Hogyan válasszunk BT30 ATC orsómotort
BT30 osztályozás és tipikus felhasználás
A BT30 orsók 7:24 kúpos interfészt használnak, amely alkalmas közepes és nagy terhelésű CNC marógépekhez, alumínium lemezmegmunkáláshoz, ipari famegmunkáláshoz és könnyű megmunkálóközpont átalakításokhoz. Az ISO30-hoz képest a BT30 húzócsapot ad hozzá az automata szerszámcseréhez és jobb nagysebességű képességet biztosít.

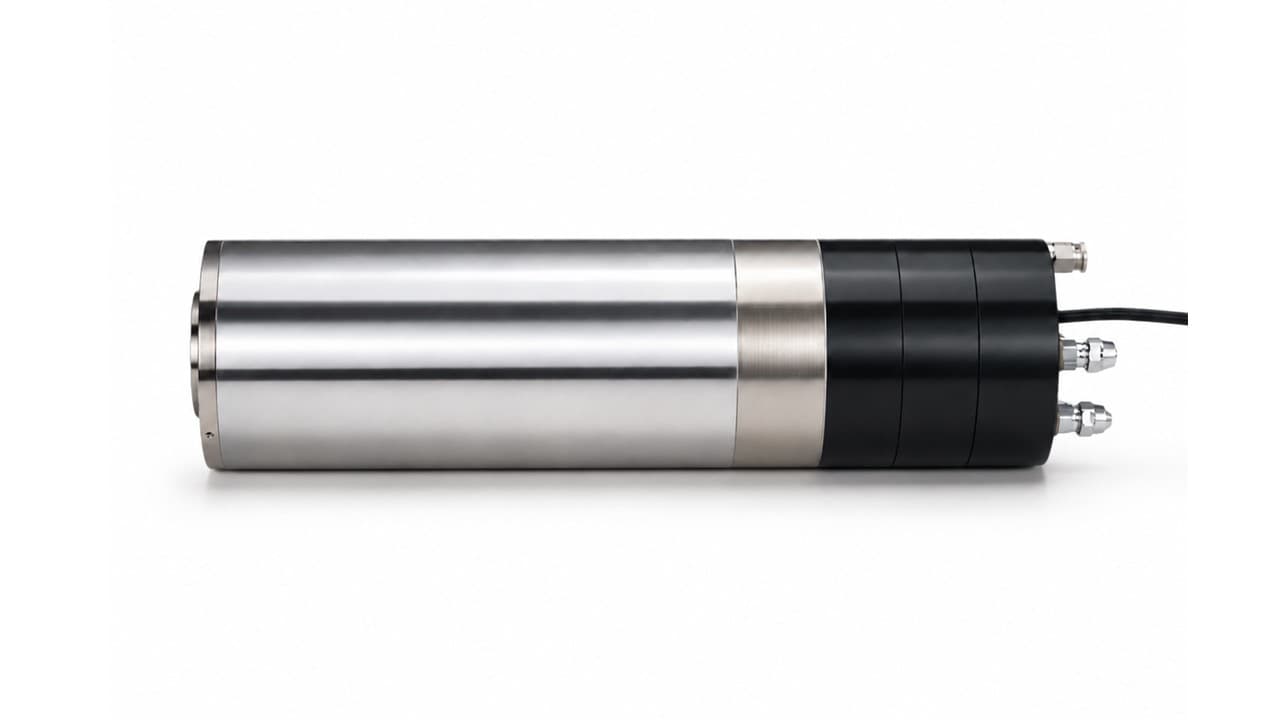

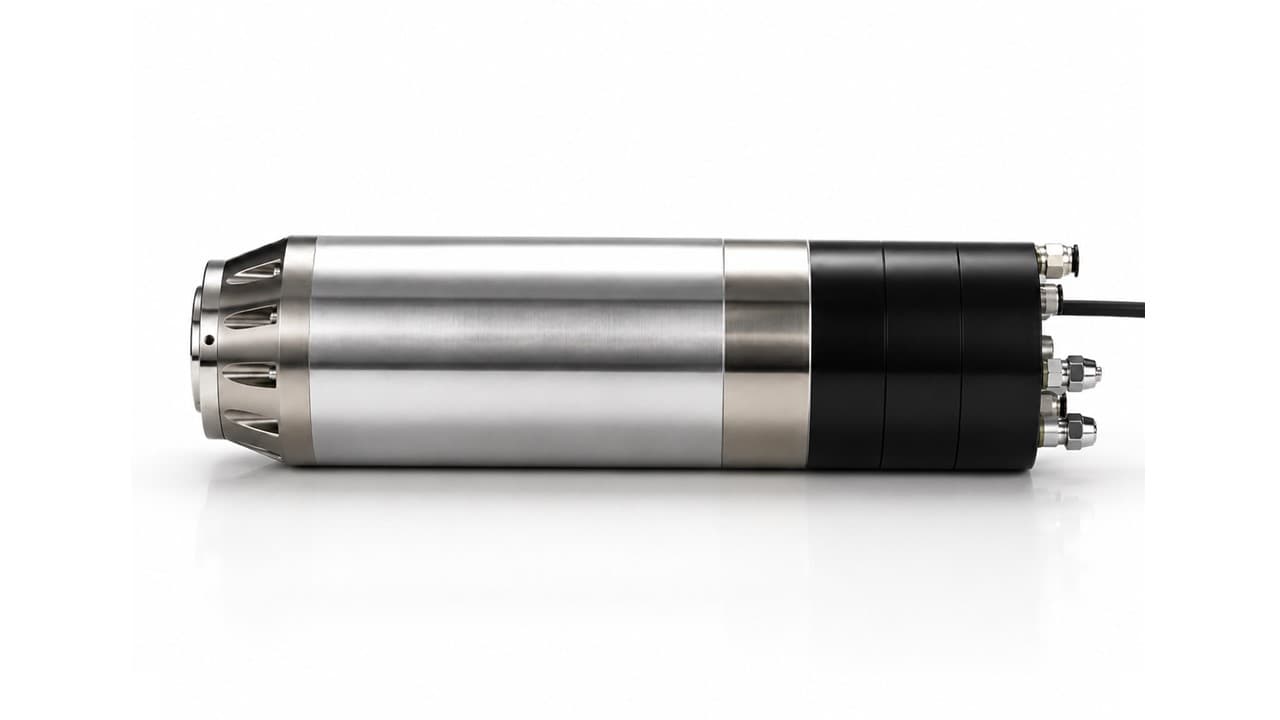

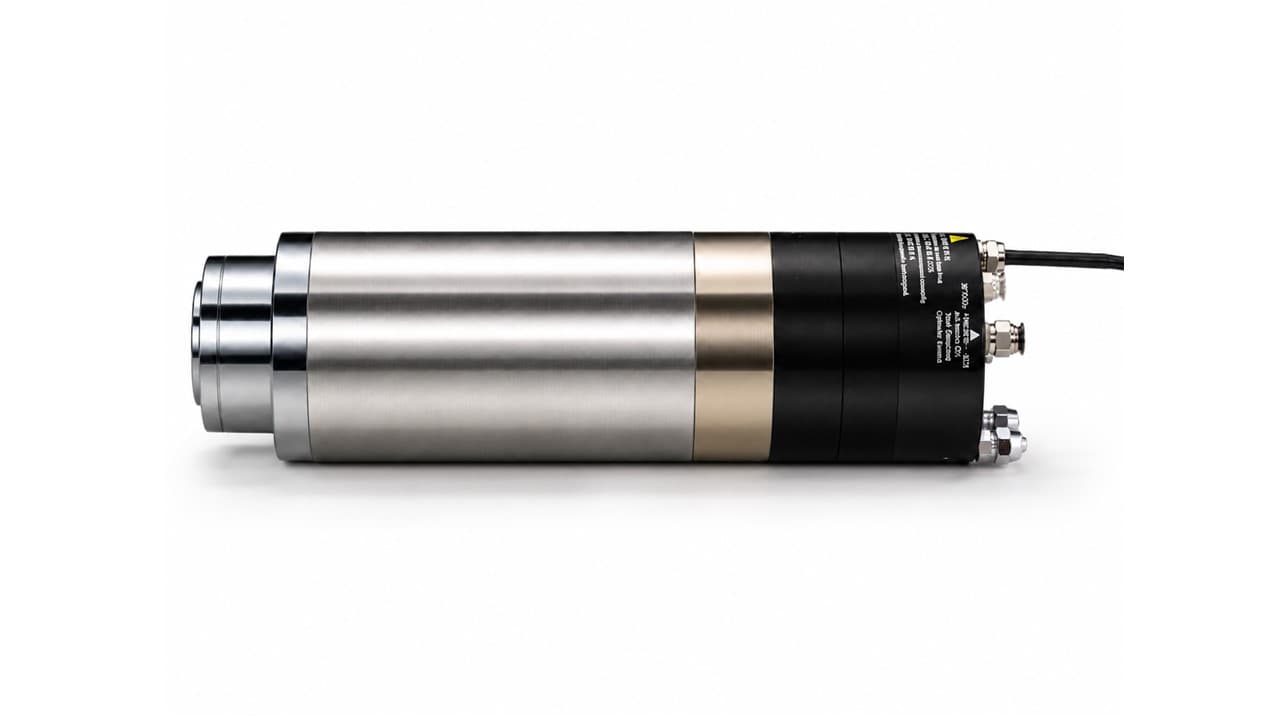

100 mm-es testátmérő
A 100 mm-es testű orsók 3,0 kW-tól 3,5 kW-ig terjedő teljesítményt támogatnak. Könnyebbek és jól illenek mérsékelt terhelésű Z-tengelyes összeállításokhoz, magasabb RPM alkalmazásokhoz, fához, műanyagokhoz, alumínium kompozit panelekhez és könnyű alumínium profilozáshoz.

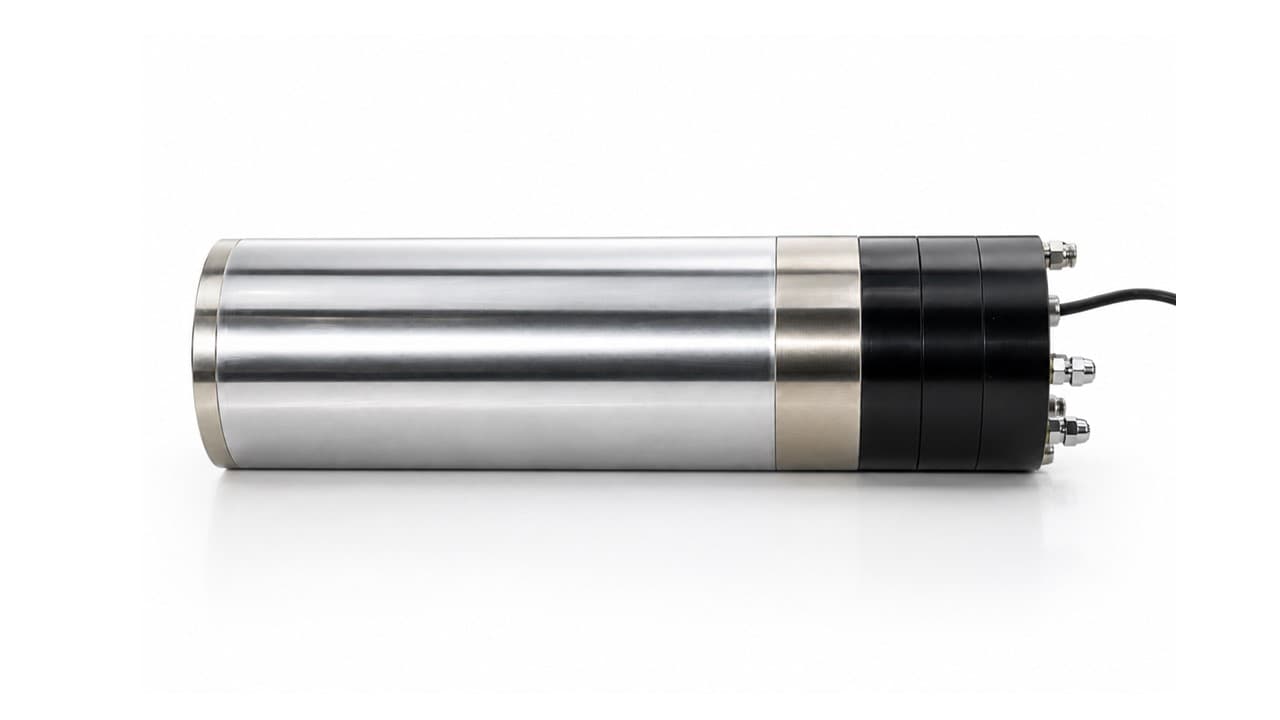

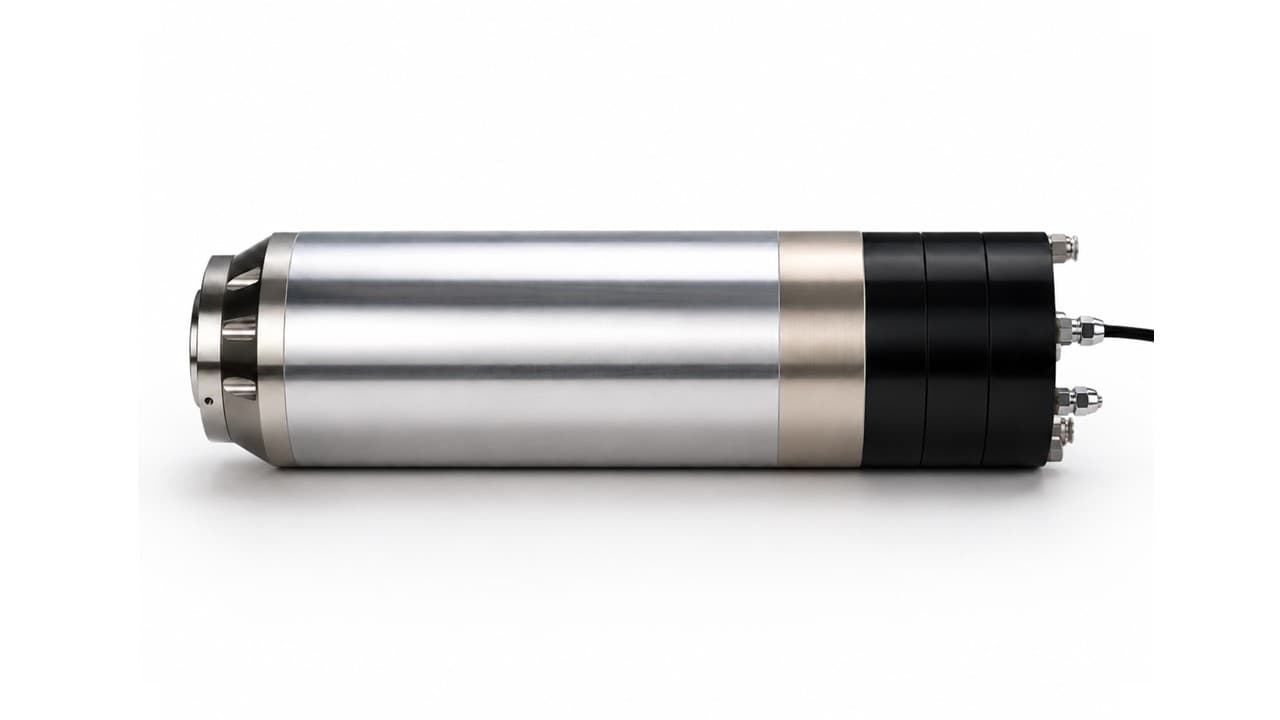

125 mm-es testátmérő
A 125 mm-es testű orsók 5,5 kW-tól 7,5 kW-ig terjedő teljesítményt támogatnak. A nagyobb test nagyobb merevséget és jobb hőelvezetést biztosít folyamatos alumínium forgácsoláshoz, mélyebb fogásokhoz és nagyobb szerszámterheléshez.
Tervezendő integrációs paraméterek
- BT30 szerszámtartó és húzócsap: Üzembe helyezés előtt ellenőrizze a húzócsap szögét és a szerszámtár kompatibilitást.
- Pneumatikus ellátás: Tiszta, száraz sűrített levegő a szerszámkioldáshoz és kúptisztításhoz. Ellenőrizze a nyomást, áramlást és FRL beállítást.
- Vízhűtés: Zártkörű hűtő megfelelő kapacitással az üzemciklushoz és környezeti hőmérséklethez.
- VFD és feszültség: Illessze a VFD névleges értékét az orsó teljesítményéhez, feszültségéhez (220V vagy 380V) és vezérlőjel típusához.
Ajánlatkérés előtt előkészítendő információk
- CNC gép modell és Z-tengely elmozdulás
- Elérhető feszültség és frekvencia
- Célanyag és tipikus fogásmélység
- Szerszámtár típusa (ha van)
- Preferált hűtési mód és hűtő elérhetősége
- Célország a szállításhoz és feszültség megerősítése
Kapcsolódó műszaki útmutatók
Plan your spindle integration
Integration FAQ
Gyakori kérdések
Milyen BT30 szerszámtartót és húzócsapot készítsek elő?
Használjon szabványos BT30 szerszámtartókat, amelyek illeszkednek az orsó húzórúdjához és a húzócsap specifikációhoz. Üzembe helyezés előtt ellenőrizze a kúp tisztaságát, a húzócsap szögét és a szerszámtár kompatibilitást.
100 mm-es vagy 125 mm-es BT30 orsótestet válasszak?
Válassza a 100 mm-es változatot könnyebb Z-tengelyes összeállításokhoz és 3,0–3,5 kW-os feladatokhoz. A 125 mm-es változatot 5,5–7,5 kW konfigurációkhoz ajánljuk, ahol a merevség és a folyamatos forgácsolási terhelés fontosabb.
Milyen levegő- és hűtési beállítás szükséges egy BT30 ATC orsóhoz?
Tervezzen tiszta, száraz sűrített levegőt a szerszámkioldáshoz és kúptisztításhoz, valamint zártkörű vízhűtést a folyamatos nagysebességű működéshez. Telepítés előtt ellenőrizze a nyomást, áramlást, hűtőkapacitást és érzékelő kábelezést.
