3.5kW 4P 220V/380V 24000RPM
Állandó teljesítményű tartomány 12000 RPM-től, 24000 RPM maximális fordulatszámmal.
Névleges fordulatszám
12,000 RPM
Névleges nyomaték
4.0 Nm
Maximális frekvencia
800 Hz
Maximális teljesítmény
3.5 kW
BT30 / vízhűtéses

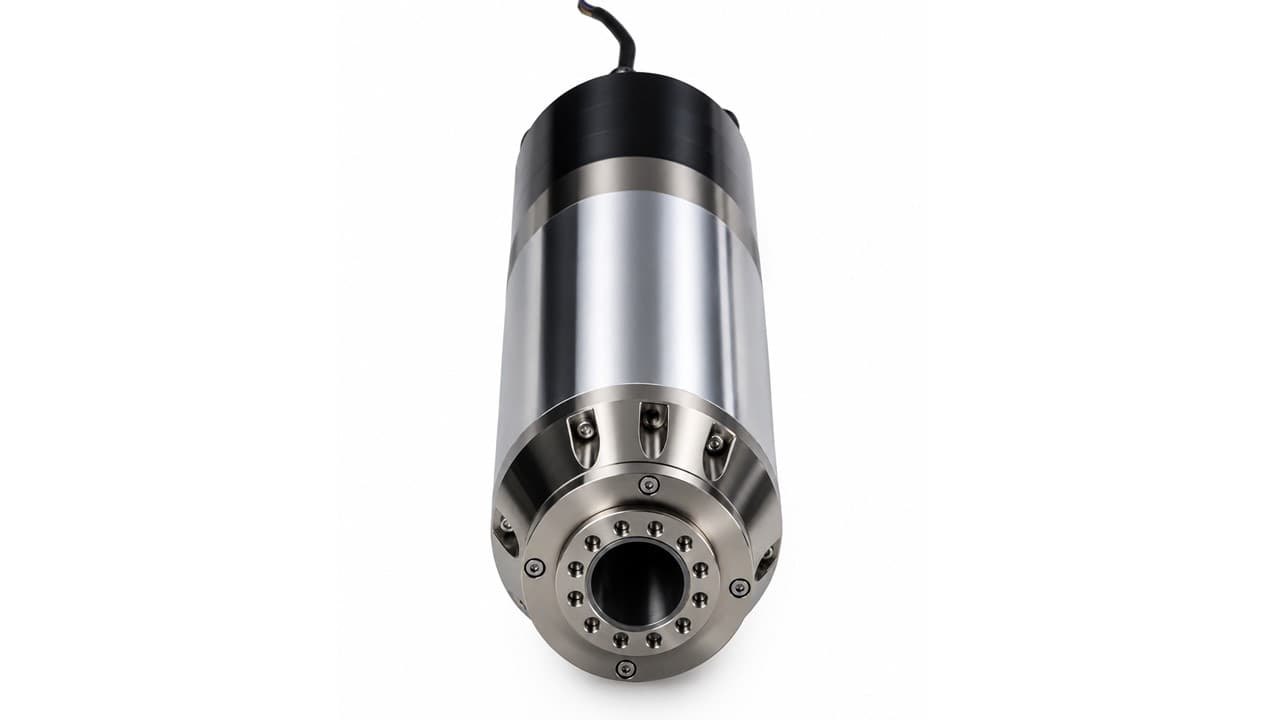

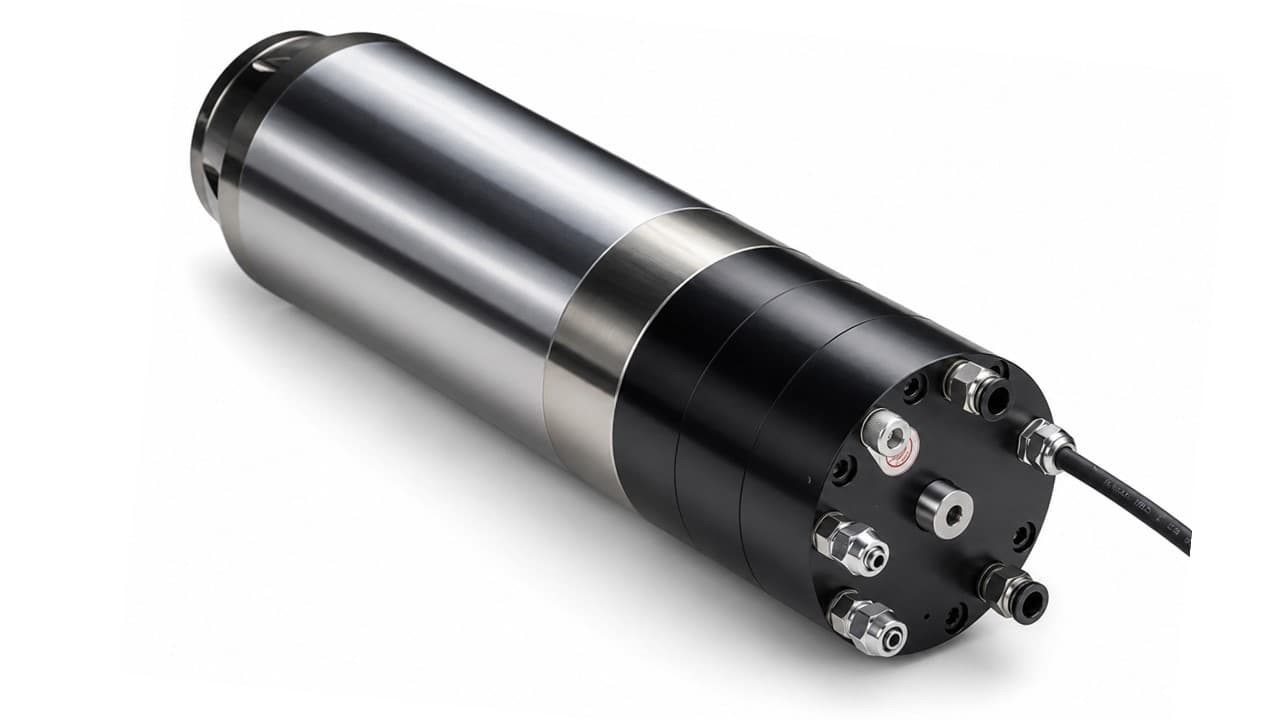

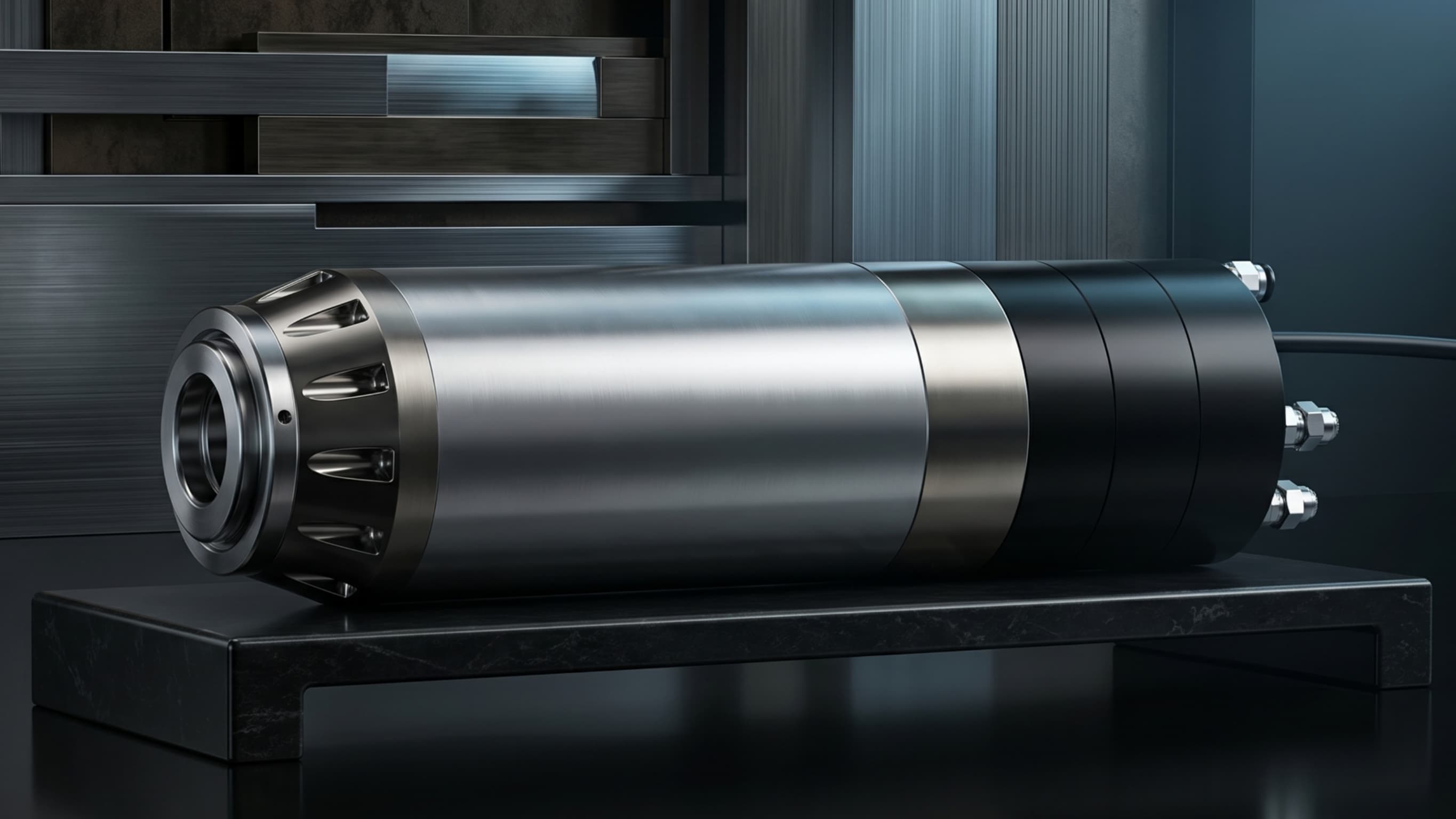

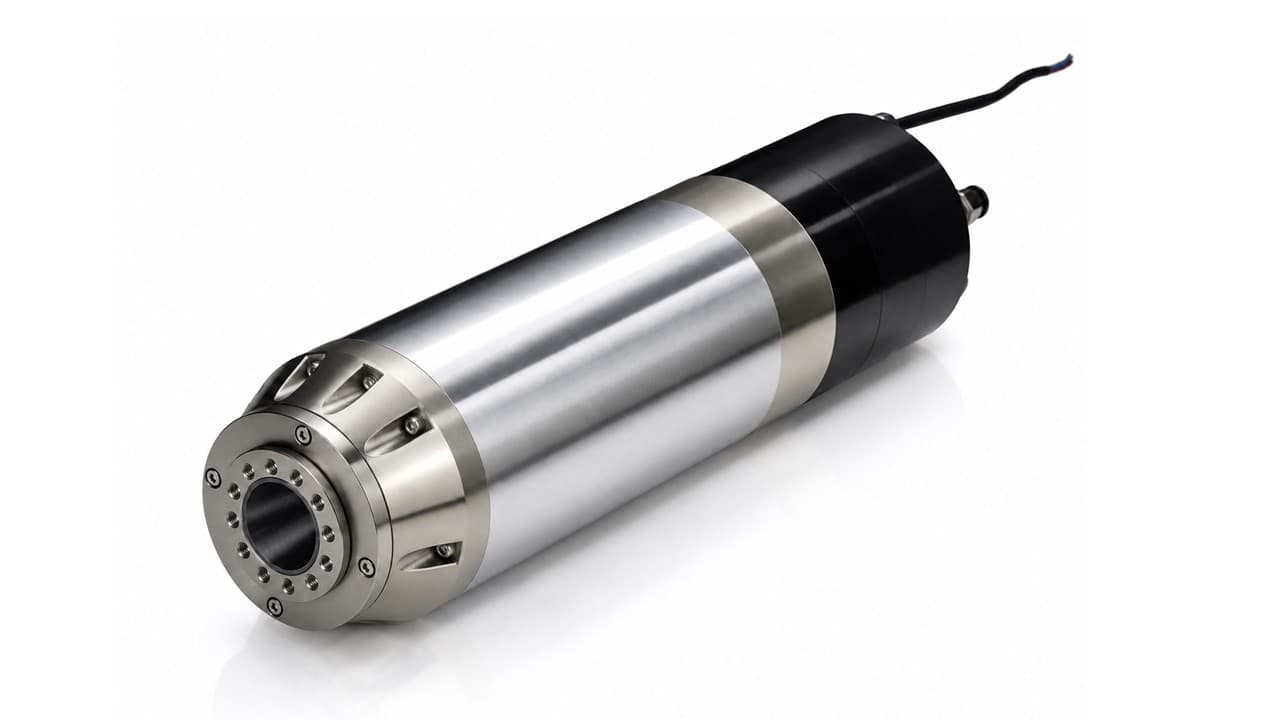

Model A BT30 100mm 3.5KW
A Model A BT30 100 mm 3.5KW a standard BT30 100 mm platform kiegyensúlyozott 3,5 kW-os ATC orsóval 18000 / 24000 RPM fordulatszám-lehetőségekkel.
Először hasonlítsa össze a feltüntetett orsóárat, majd kérjen szállítási díjat, átfutási időt és szállítási részleteket ehhez a modellhez.
Teljesítmény
3.5 kW
Fordulatszám
18000 / 24000 RPM
Szerszámtartó
BT30
Hűtés
vízhűtéses
Feszültség
220V / 380V
Strukturált műszaki adatok
Megerősített termékparaméterek
Ellenőrizze az orsó modellazonosságát, teljesítményosztályát, mechanikai platformját és elektromos konfigurációját, mielőtt ehhez a termékhez gépet, VFD-t és hűtőrendszert illesztene.
Modellazonosság
- Modell
- Model A BT30 100mm 3.5KW
- Sorozat
- Model A
- Típus
- ATC Orsómotor
- Szerszámtartó
- BT30
- Testátmérő
- 100mm
- Hűtés
- vízhűtéses
- Kenés
- Grease
Teljesítményadatok
- Teljesítmény
- 3.5 kW
- Fordulatszám (összefoglaló)
- 18000 / 24000 RPM
- Névleges nyomaték
- 4.0 Nm
- Névleges nyomaték (Nm)
- 4.0
- Pólus opciók
- 4P, 8P
Mechanikai platform
- Elülső csapágyak
- 7007x2
- Hátsó csapágyak
- 7005
- Kúpátmérő
- 78 / 55 mm
- Test külső átmérője
- 100 mm
- Elülső hossz
- 40 mm
- Test hossza
- 182 mm
- Teljes hossz
- 388 mm
Elektromos paraméterek
- Feszültség (összefoglaló)
- 220V / 380V
- Feszültség opciók
- 220 V, 380 V
- Névleges frekvencia
- 4P: 400 Hz; 8P 220 V: 400 Hz; 8P 380 V: 800 Hz
- Maximális frekvencia
- 4P 18000: 600 Hz; 4P 24000: 800 Hz; 8P: 1200 Hz
- Névleges fordulatszám
- 4P: 12000 RPM; 8P 220 V: 6000 RPM; 8P 380 V: 12000 RPM
- Kritikus fordulatszám
- 4P: 12000 RPM; 8P 220 V: 6000 RPM; 8P 380 V: 12000 RPM
- Maximális fordulatszám
- 4P: 18000 / 24000 RPM; 8P: 18000 RPM
Alkalmazások
- Alkalmazások
- Általános precíziós megmunkálás, Fúrás és menetfúrás, Öntőforma és 3C alkatrészek
Változat mátrix
Feszültség-, pólus- és fordulatszám-kombinációk
Használja ezt a mátrixot a feszültség, a pólusszám, a fordulatszám-tartomány és a nyomaték hozzáillesztéséhez a szükséges VFD-hez és gépoldali konfigurációhoz.
| Változat | Teljesítmény | Feszültség | Pólusok | Fordulatszám | Nyomaték |
|---|---|---|---|---|---|
| 3.5KW 220 V 4POLES 18000RPM | 3.5 kW | 220 V | 4P | 18000 RPM | 4.0 Nm |
| 3.5KW 220 V 4POLES 24000RPM | 3.5 kW | 220 V | 4P | 24000 RPM | 4.0 Nm |
| 3.5KW 380 V 4POLES 18000RPM | 3.5 kW | 380 V | 4P | 18000 RPM | 4.0 Nm |
| 3.5KW 380 V 4POLES 24000RPM | 3.5 kW | 380 V | 4P | 24000 RPM | 4.0 Nm |
| 3.5KW 220 V 8POLES 18000RPM | 3.5 kW | 220 V | 8P | 18000 RPM | 4.0 Nm |
| 3.5KW 380 V 8POLES 18000RPM | 3.5 kW | 380 V | 8P | 18000 RPM | 4.0 Nm |
Teljesítménygörbék
Teljesítmény, Nyomaték és Frekvencia Görbék
Referenciagörbék a motorcsoporthoz, 500 RPM-enként számítva.
4P · 220V/380V
3.5kW 8P 220V/380V 18000RPM
Kettős feszültségű összehasonlítás eltérő névleges pontokkal.
220V névleges
6,000 RPM / 400 Hz
380V névleges
12,000 RPM / 800 Hz
Névleges nyomaték
4.0 Nm
Maximális teljesítmény
3.5 kW
Alkalmazási terület
Hol alkalmazható ez az orsó
Mielőtt kiválasztaná az orsóplatformot, tekintse át ezeket a megmunkálási kontextusokat a megmunkálandó anyag, a szerszámtartó rendszer, a terhelési ciklus és a gép munkatere alapján.
Model A BT30 100 mm 3.5KW CNC megmunkálóközpont alkalmazás
BT30 ATC orsó használata CNC megmunkálóközpontokban és marógép platformokon.
Model A BT30 100 mm 3.5KW 3C elektronikai gyártás alkalmazás
A 3C és alumínium megmunkálási munkaterhelések profitálnak a stabil nagysebességű orsóválasztásból.
Válassza ezt a modellt, ha
- Válassza, ha a gép BT30 automata szerszámcserélő szerszámozás köré épül.
- Válassza, ha a 100 mm rögzítési burkolat és 3.5 kW teljesítmény illeszkedik a gép kialakításához.
- Válassza, ha a szükséges fordulatszám-tartomány 18000 / 24000 RPM és a VFD támogatja a 220 V / 380 V.
Fontoljon meg másik orsót, ha
- Kerülje, ha a munkaterhelés a megerősített Model B merevségi profilt igényli.
- Kerülje, ha a gép kifejezetten HSK40E kettős érintkezésű szerszámozást igényel.
- Válassza helyette az alacsonyabb költségű 12000 RPM Basic orsót, ha annak fordulatszám- és terhelési tartománya elegendő a projekthez.
Telepítés és integráció
Erősítse meg ezeket a részleteket az üzembe helyezés előtt
VFD illesztés
- Illessze a VFD-t a 3.5 kW, 220 V / 380 V, pole count, and maximum frequency rendelés előtt.
- Az ajánlatkérés során tartsa külön a 4P és 8P változatokat, mert a fordulatszám- és frekvenciahatárok eltérnek.
- Ne feltételezze, hogy egy meglévő VFD kompatibilis a névleges áram és frekvenciatartomány ellenőrzése nélkül.
Hűtés beállítások
- Ez a termék vízhűtésesként van feltüntetve; telepítés előtt tervezze meg a szivattyút, csövezést, tartályt vagy hűtőkapacitást.
- Nagysebességű próbaüzem előtt ellenőrizze a hűtőfolyadék áramlását, és az első gyártási sorozat során figyelje a hőmérsékletet.
Kábelezési ellenőrzések
- Használja a kapcsolási rajzot integrációs referenciaként, és ellenőrizze a csatlakozó kiosztását az orsó feszültség alá helyezése előtt.
- Ellenőrizze a földelést, kábelárnyékolást és VFD paraméterbeállítást az első fordulatszám-felfutás előtt.
Pontossági referencia
Nagy pontosságú orsóütés
Kritikus orsópontossági referencia a precíziós megmunkáláshoz és a felületminőség-ellenőrzéshez.
Ütéspontossági kontextus
Az orsóplatform olyan megmunkálási alkalmazásokhoz lett kiválasztva, ahol a szerszám koncentricitását, a felületminőséget és a méretpontosságot a végleges integráció előtt ellenőrizni kell.
Kúp belső ütése
≤ 0.003 mm
Orsókúp körfutási referencia a precíziós szerszámbefogó értékelése előtt.
Ütés 100 mm-es mérőtüskével
≤ 0.01 mm
Referenciapont a szerszámkinyúlási pontosság ellenőrzésére ellenőrzési feltételek mellett.
Minőségellenőrzés
Kiszállítás előtti ellenőrzési pontok
Minden orsórendelést ellenőrzünk a kiválasztott konfiguráció alapján a csomagolás előtt. Az ellenőrzés a modellazonosságra, a csatlakozók állapotára, a forgás simaságára és a szállítási felkészültségre összpontosít, mielőtt az egység elhagyja a gyárat.
Ellenőrzési fókusz
Az alábbi ellenőrzőlista összefoglalja azokat a végső ellenőrzéseket, amelyekkel elkerülhetők a konfigurációs eltérések, a csatlakozási hibák és a megelőzhető kezelési problémák a telepítés megkezdése előtt.
- 01
Configuration match
Kiszállítás előtt ellenőrizze a csapágyspecifikációt, előfeszítési állapotot és az orsó forgásának simaságát.
- 02
Mechanical and electrical condition
Szállítás előtt mérje meg az orsóorr ütését és ellenőrizze a csatlakozó érintkezőket.
- 03
Shipment readiness
Ellenőrizze a terméksorozatot, szerszámtartó-interfészt és testplatformot a megrendelt konfigurációval összevetve.
Termékrészletek
További termékmegjegyzések
Termékkontextus
A Model A BT30 100 mm 3.5KW a standard BT30 100 mm platform azon vásárlók számára, akik kiegyensúlyozott 3,5 kW-os ATC orsót keresnek 18000 / 24000 RPM fordulatszám-lehetőségekkel.
Ez a 100 mm-es Model A BT30 platform olyan gépekhez illik, amelyek kompakt, automata szerszámcserés orsót igényelnek 18000 / 24000 RPM fordulatszám-tartományban. A végleges változat kiválasztása előtt ellenőrizze a rögzítési átmérőt, a feszültségosztályt, a póluskonfigurációt és a VFD frekvenciatartományt.
Méretrajz
A 100 mm-es test, 3 / 3,2 / 3,5 kW ATC orsómotor platform külső méretei. A modellspecifikus orsóorr-átmérő és teljes hossz értékekért tekintse meg a fenti specifikációs táblázatot.
Mérnöki kiválasztási megjegyzések
- Szerszámtartó: BT30
- Testplatform: 100 mm
- Teljesítményosztály: 3.5 kW
- Fordulatszám-tartomány: 18000 / 24000 RPM
- Névleges nyomaték referencia: lásd a specifikációs táblázatot
- Pozicionálás: kompakt 100 mm-es teljesítményosztály kerámia golyóscsapágy konstrukcióval.
Válassza, ha a gép BT30 automata szerszámcserélő szerszámozás köré épül. Válassza, ha a 100 mm-es rögzítési burkolat és a 3,5 kW-os teljesítmény illeszkedik a gép kialakításához. Válassza, ha a szükséges fordulatszám-tartomány 18000 / 24000 RPM, és a VFD támogatja a 220 V / 380 V feszültséget.
Alkalmazások és felhasználási esetek
- Általános precíziós megmunkálás
- Fúrás és menetfúrás
- Öntőforma és 3C alkatrészek
Ezeket a felhasználási eseteket ajánlatkérés előtt ellenőrizni kell a gép burkolatával, a szerszámtartó rendszerrel, a VFD kapacitással, a hűtési beállítással és a várható üzemciklussal szemben.
Műszaki ajánlatkérés
Ajánlatkérés és műszaki támogatás: Model A BT30 100mm 3.5KW
Küldje el gépe modelljét, hálózati feszültségét, orsó teljesítményét, preferált vezérlőjelét és célországát. Ezeket az információkat használjuk a helyes orsó- és frekvenciaváltó-konfiguráció megerősítéséhez a válaszadás előtt.
Gép
Marógép vagy megmunkálóközpont modell
Elektromosság
Feszültség, frekvencia, frekvenciaváltó párosítás
Hűtés
Levegő- vagy vízhűtési preferencia
Szállítás
Munkaciklus és célország
Ajánlatkérési folyamat
- 01
Gépkövetelmények megerősítése
Orsó teljesítmény, fordulatszám-tartomány, vezérlőkábelezés és tápellátási osztály hozzáigazítása a géphez.
- 02
Elektromos részletek és hűtés ellenőrzése
Feszültség, frekvenciaváltó kompatibilitás és hőkezelési követelmények ellenőrzése.
- 03
Ajánlott konfiguráció visszaküldése
Ajánlott konfiguráció, gyártási ablak és szállítási hely megerősítése.
Árajánlat kérése
A kiválasztott modell az Ön megkeresésének része, hogy a műszaki ellenőrzés a megfelelő konfigurációból indulhasson.
