Termékkatalógus

ATC orsók

Hasonlítsa össze a standard ATC orsó konfigurációkat CNC marógépekhez és megmunkálóközpontokhoz való integrációhoz. A teljes termékcsalád BT30 és HSK40E termékeket tartalmaz, lefedve a Basic, Model A, Model B és Model C platformokat 100 mm és 125 mm átmérőjű testekben.

Szerszámtartók

Szerszámtartó család kiválasztása

Válasszon a BT30 között a standard gyártósorunkhoz, vagy a HSK40E-t a nagy pontosságú megmunkálóközpontok igényeihez.

BT30 ATC orsómotorok orsó termékkép

BT30 ATC orsómotorok

9 modell

BT30 automata szerszámcserés orsómotorok CNC marógép és megmunkálóközpont integrációhoz, 100 mm és 125 mm testátmérőkkel, levegő- és folyadékhűtési opciókkal a jelenlegi kínálatban.

Orsó opciók megtekintése
HSK40E ATC orsómotorok orsó termékkép

HSK40E ATC orsómotorok

4 modell

HSK40E automata szerszámcserés orsómotorok CNC marógép és megmunkálóközpont integrációhoz, precíziós felületmegmunkáláshoz és 24 000 RPM-ig terjedő nagysebességű műveletekhez tervezve.

Orsó opciók megtekintése

Termékáttekintés

Minden ATC orsó modell

Fedezze fel a BT30 és HSK40E motoros orsók teljes választékát, beleértve a Basic, Model A, Model B és Model C sorozatokat részletes műszaki paraméterekkel.

Termékszűrők

Szűrés csatlakozó, teljesítmény, átmérő, sorozat és hűtés szerint.

Szerszámtartó
Teljesítmény
Átmérő
Sorozat
Hűtés

Megjelenítés 1-12 ennyiből: 13 modell

Oldal 1 ennyiből: 2

Szerszámtartók

Szerszámtartó interfész kiválasztása

Válasszon orsó családot a szerszámtartó interfész alapján: BT30 standard gyártási alkalmazásokhoz, vagy HSK40E nagy sebességű precíziós igényekhez.

BT30

9 modell

BT30 opciók szabványos CNC marási és megmunkálási feladatokhoz 3,0 kW-tól 7,5 kW-ig.

HSK40E

4 modell

HSK40E opciók nagysebességű precíziós megmunkáláshoz 100 mm és 125 mm testátmérőkben.

Orsóplatform

Összehasonlítás sorozat és testátmérő szerint

Hasonlítsa össze a sorozatokat és testátmérőket a gép merevségéhez, rögzítési helyéhez és teljesítményigényeihez való illeszkedés érdekében.

Basic / 100mm

1 modell

BT30 alapkonfiguráció a rögzített 3,2 kW / 12000 RPM specifikációra fókuszálva.

Model A / 100 mm

1 modell

Kiegyensúlyozott gyártási platform 100 mm és 125 mm testátmérőkkel.

Model A / 100mm

1 modell

Kiegyensúlyozott gyártási platform 100 mm és 125 mm testátmérőkkel.

Model B / 100mm

2 modell

BT30 platform nagyobb sebességű maráshoz és könnyebb forgácsolási terhelésekhez.

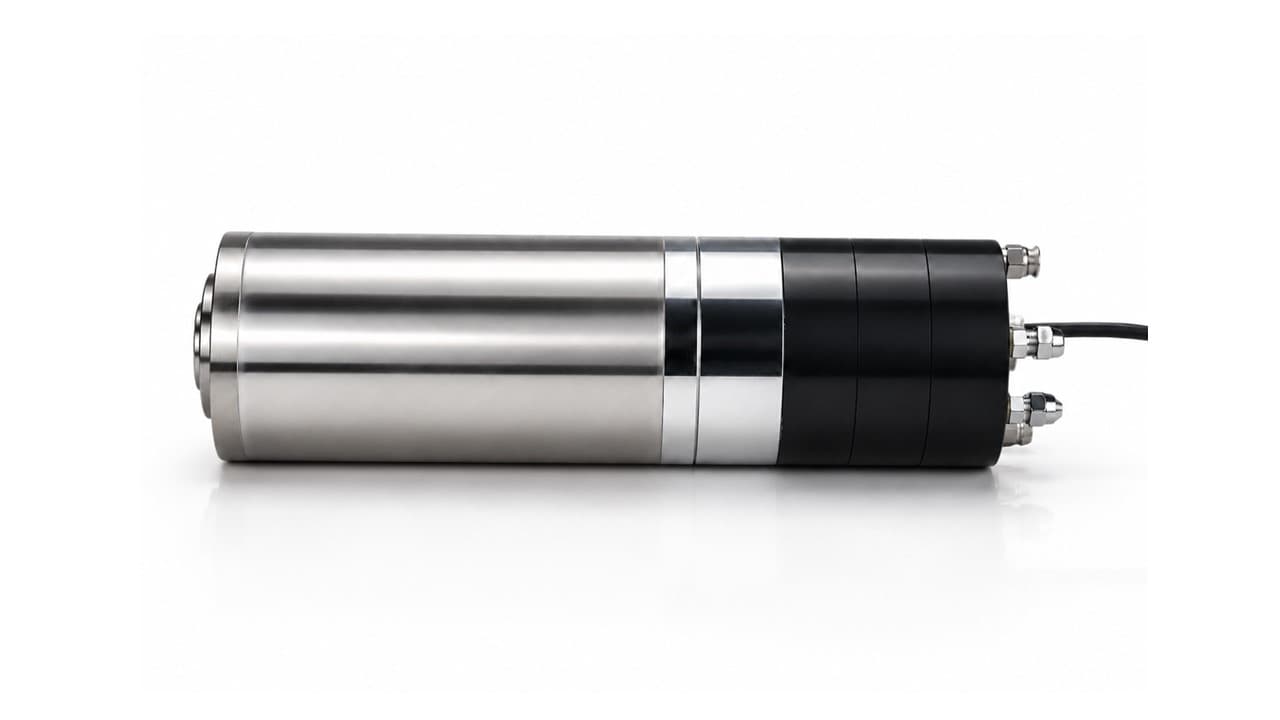

Model C / 100mm

2 modell

HSK40E platform precíziós automata szerszámcserés munkákhoz.

Model A / 125mm

2 modell

Kiegyensúlyozott gyártási platform 100 mm és 125 mm testátmérőkkel.

Model B / 125mm

2 modell

BT30 platform nagyobb sebességű maráshoz és könnyebb forgácsolási terhelésekhez.

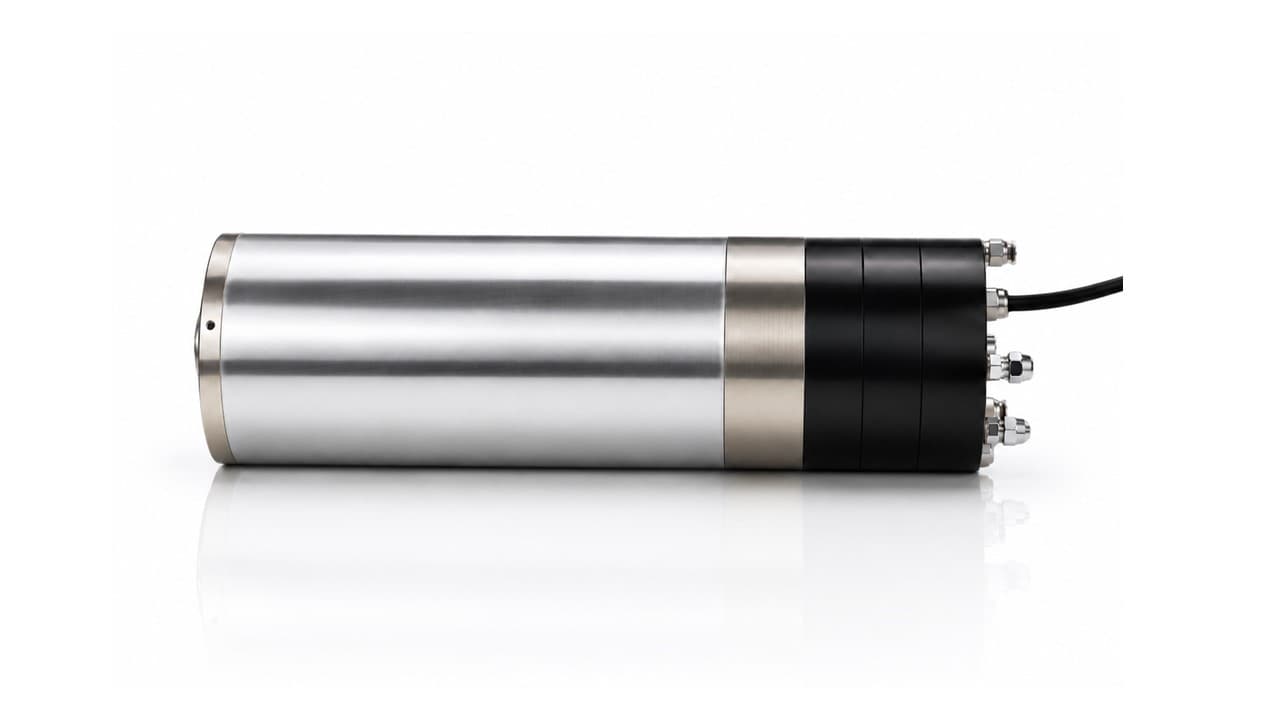

Model C / 125mm

2 modell

HSK40E platform precíziós automata szerszámcserés munkákhoz.

ATC orsó kiválasztási útmutató

A megfelelő ATC orsó a szerszámtartó interfésztől, a testátmérőtől és a teljesítménytől függ. Ez az összehasonlítás segít az orsó CNC marógépéhez vagy megmunkálóközpontjához illesztésében.

BT30 ATC Orsók

  • Interfész: BT30
  • Alkalmas: Általános CNC marás, fa, műanyag és alumínium
  • Teljesítmény tartomány:3.0 kW to 7.5 kW
  • Elérhető platformok:Basic, Model A, Model B
  • Testméretek:100 mm and 125 mm

HSK40E ATC Orsók

  • Interfész: HSK40E
  • Alkalmas: Precíziós nagysebességű megmunkálás, acél és formák
  • Teljesítmény tartomány:3.0 kW to 7.5 kW
  • Elérhető platformok: Model C
  • Testméretek:100 mm and 125 mm

BT30 vs HSK40E: melyik ATC orsót válassza

A BT30 a standard interfész CNC marógép orsókhoz 7,5 kW-ig, széles szerszámelérhetőséggel és egyszerűbb karbantartással. A HSK40E kettős homlok-kúp érintkezést kínál nagyobb merevségért és ismételhetőségért magas fordulatszámon.

BT30 vs HSK40E teljes összehasonlítás →

Gyakori kérdések az ATC orsókról

Mi a különbség a BT30 és a HSK40E között?

A BT30 szabványos meredek kúp, amely megbízható és gazdaságos általános CNC maráshoz; a HSK40E üreges kúp kettős felfekvéssel, amely nagysebességű precíziós megmunkáláshoz és alacsonyabb ütéshez ajánlott.

Hogyan válasszak a 100 mm és a 125 mm között?

A 100 mm-es test tömör gépvázakhoz és 3,0–3,5 kW-os teljesítményhez illik; a 125 mm-es test nagyobb merevséget és hűtési kapacitást biztosít 5,5–7,5 kW-os nagy terhelésű munkákhoz.

Milyen VFD-re van szükségem az ATC orsóhoz?

A VFD-t az orsó feszültségéhez, teljesítményéhez, névleges áramához és maximális frekvenciájához kell illeszteni, ami ehhez az orsóosztályhoz általában 400–800 Hz.

Ezek az orsók vízhűtésesek?

Igen, a katalógusban szereplő ATC modellek vízhűtésesek a hosszú munkaciklusok alatti hőstabilitás érdekében.

Kérhetek árajánlatot egy konkrét modellre?

Igen. Küldje el a modellt, a mennyiséget, a feszültséget és a célországot az árajánlat és az átfutási idő megerősítéséhez.

Hogyan kell az orsót a VFD-hez bekötni?

Csatlakoztassa az U/V/W fázisokat a VFD kimenetéhez, a szerszámcsere-vezérlést kösse be külön, és állítsa be a feszültséget, az áramot, az alap- és maximális frekvenciát.

ATC orsó műszaki útmutatók

Böngéssze a műszaki forrásokat az ATC orsó kiválasztásához, telepítéséhez és karbantartásához.

Mi az az ATC főorsó motor?

BT30 vs HSK40E

Teljesítmény és testméret kiválasztása

Vízhűtéses vs léghűtéses

VFD bekötési útmutató

Ajánlatkérés

Segítségre van szüksége az orsó kiválasztásában?

Küldje el a specifikációkat, és segítünk megtalálni a megfelelő ATC orsót.
