7.5kW 8P 220V
Max 18,000 RPMTérdsebesség
6,000 RPM
Névleges nyomaték
7.6 Nm
Névleges frekvencia
400 Hz
Maximális teljesítmény
7.5 kW
BT30 / Water

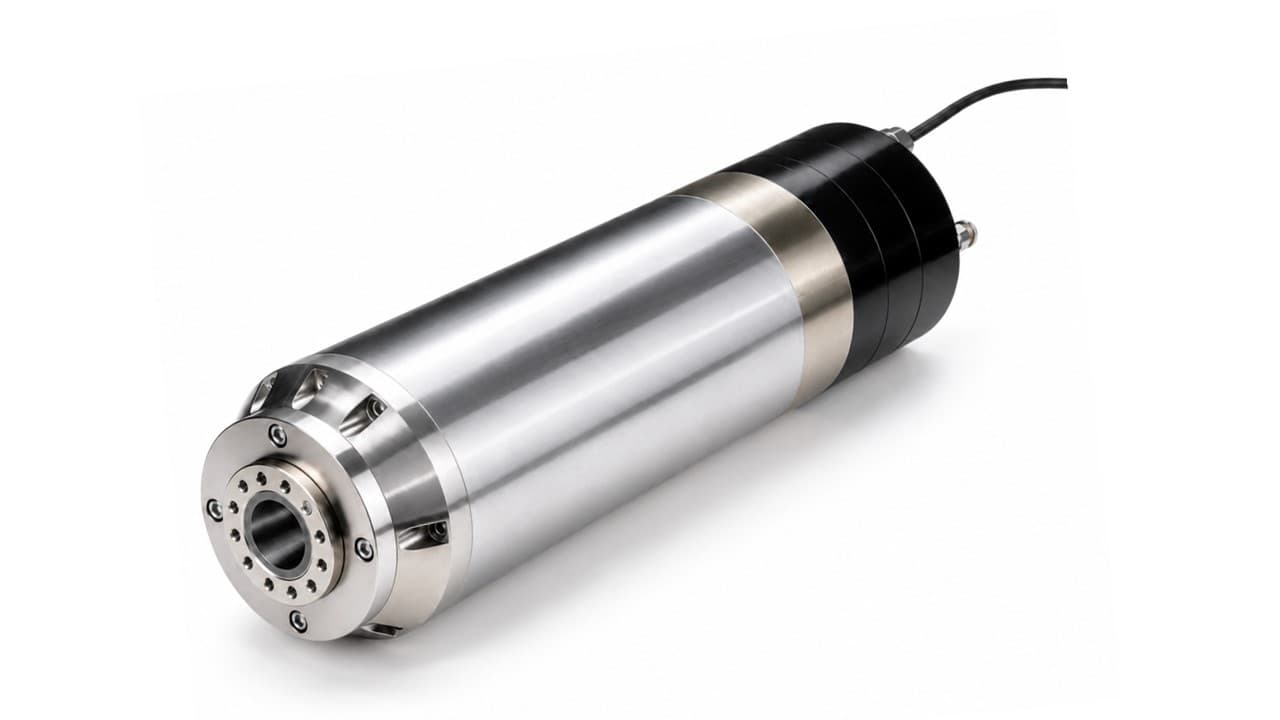

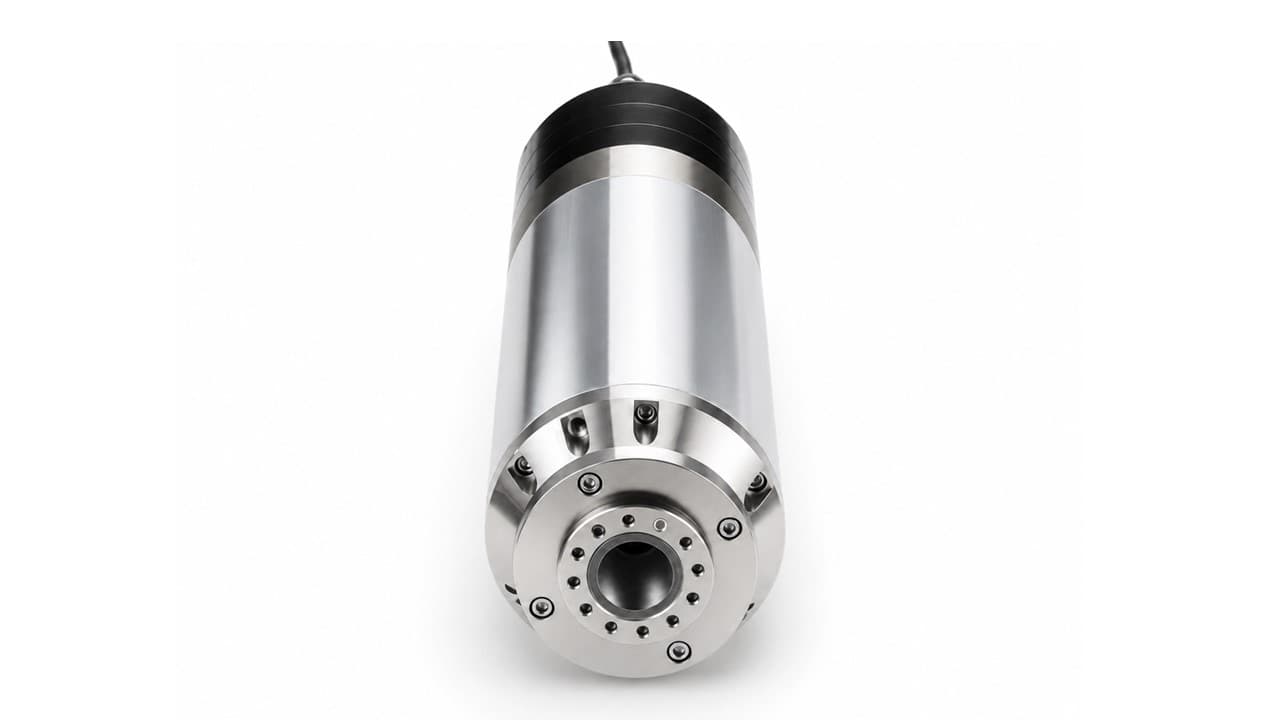

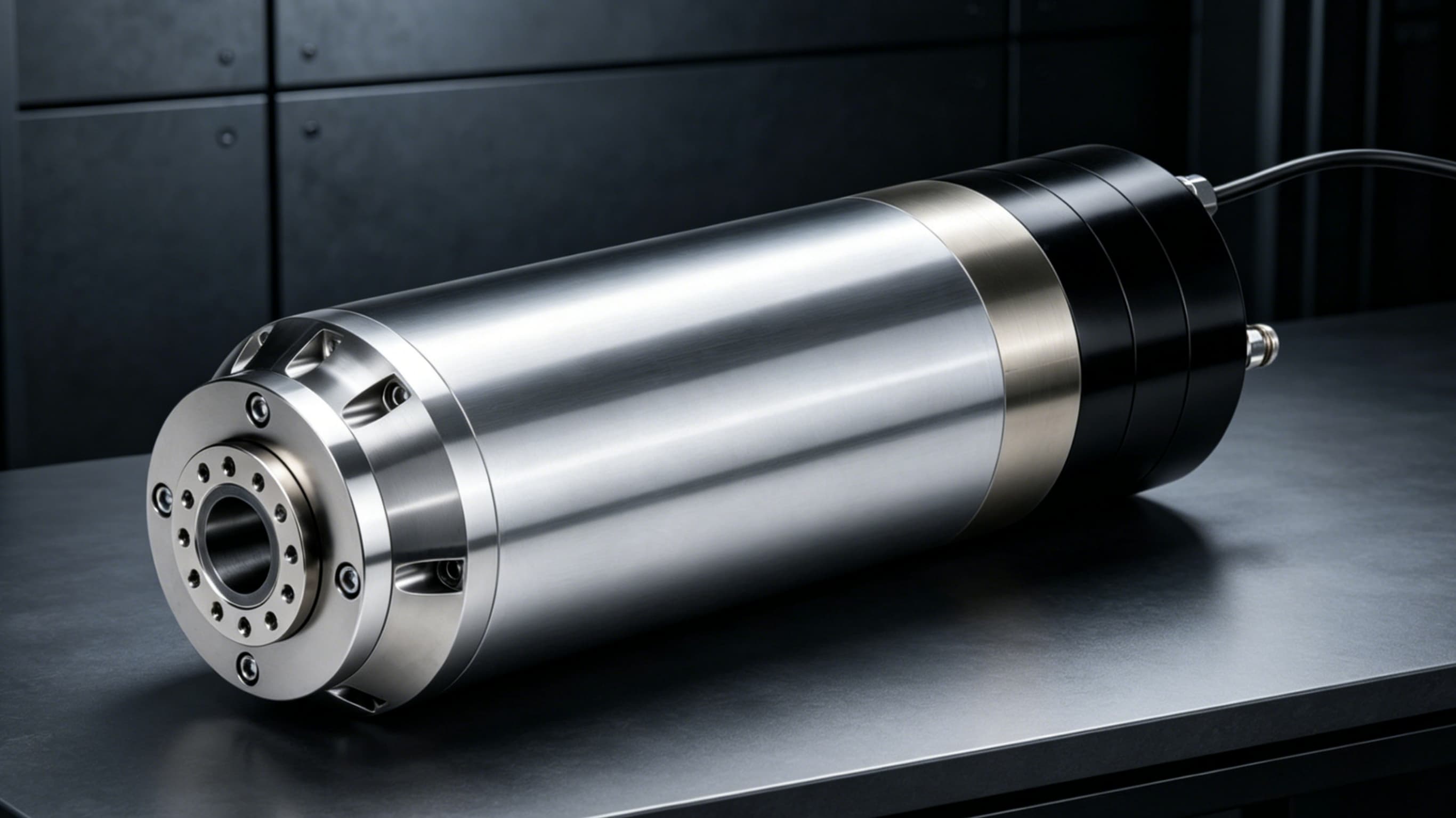

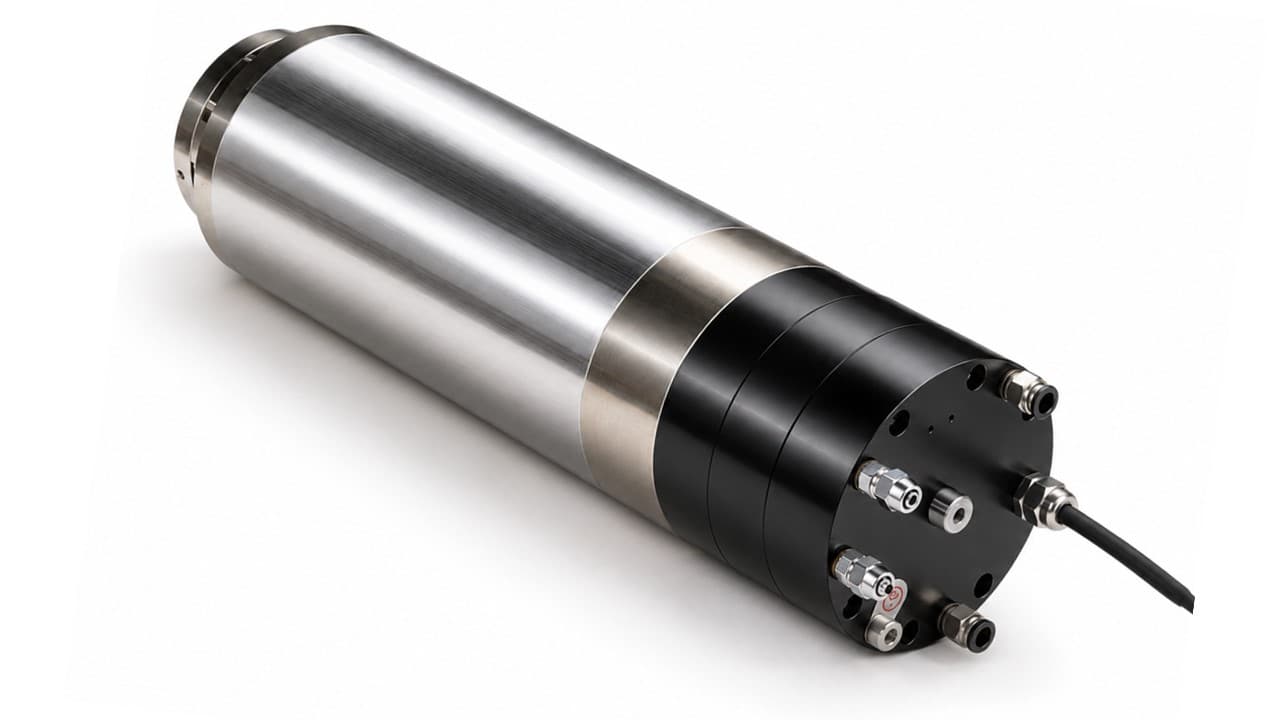

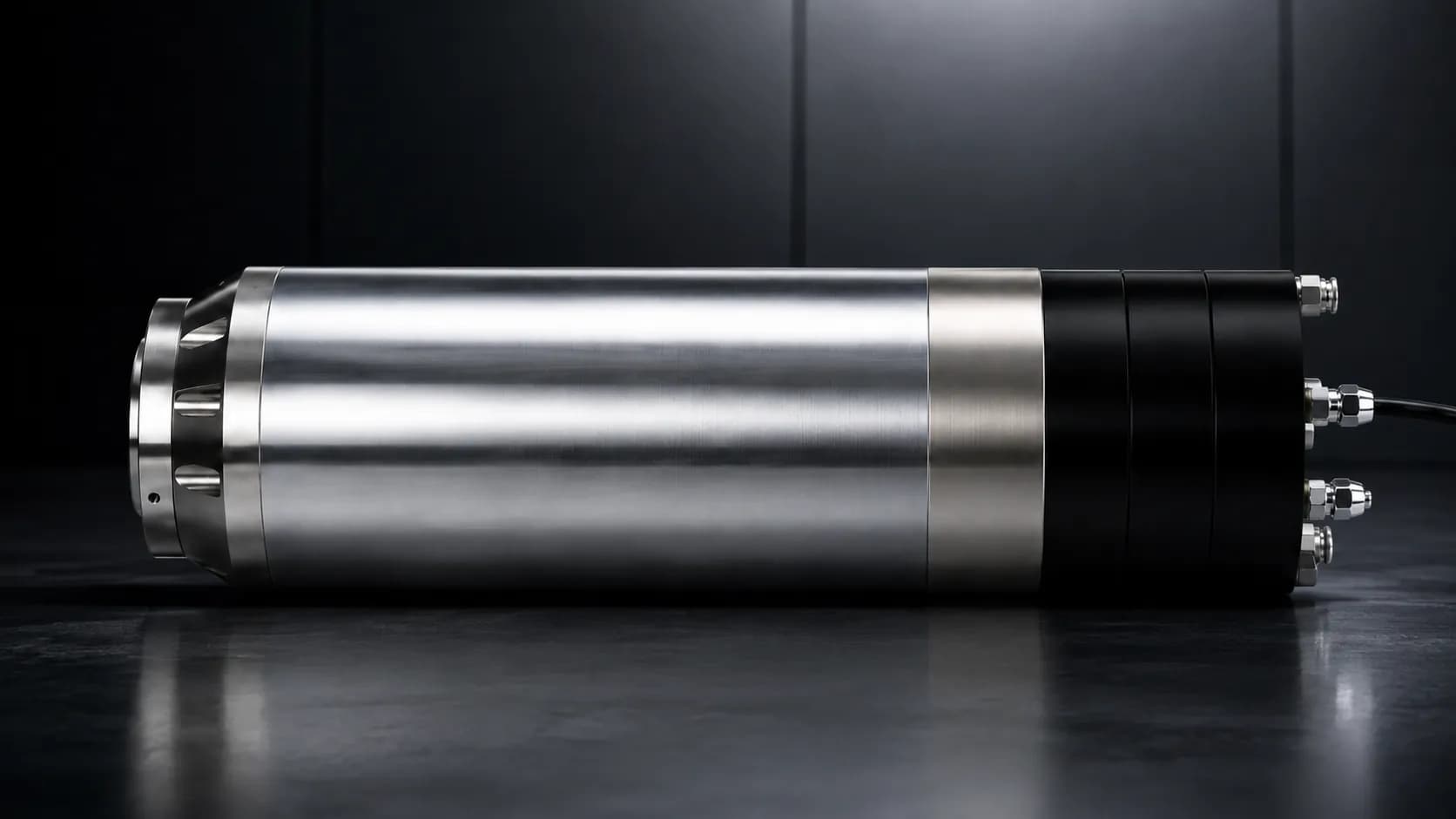

Model A BT30 125mm 7.5KW
A Model A BT30 125mm 7.5KW a standard BT30 125mm platform kiegyensúlyozott 7,5 kW-os ATC orsóval 18000 / 24000 RPM fordulatszám-lehetőségekkel.
Compare the listed spindle price first, then request freight, lead time, and delivery details for this model.
Power
7.5 kW
Speed
18000 / 24000 RPM
Tool holder
BT30
Cooling
Water
Voltage
220V / 380V
Strukturált műszaki adatok
Confirmed product parameters
Review the spindle identity, output class, mechanical platform, and electrical configuration before matching this product to a machine, VFD, and cooling setup.
Model identity
- Model
- Model A BT30 125mm 7.5KW
- Series
- Model A
- Type
- ATC Orsómotor
- Tool holder
- BT30
- Body diameter
- 125mm
- Cooling
- Water
- Lubrication
- Grease
Performance
- Power
- 7.5 kW
- Speed summary
- 18000 / 24000 RPM
- Rated torque
- 7.6 Nm
- Rated torque (Nm)
- 7.6
- Pole options
- 4P, 8P
Mechanical platform
- Front bearings
- 7008 x 2
- Rear bearings
- 7006 x 2
- Body OD
- 125 mm
- Overall length
- 465 mm
Electrical parameters
- Voltage summary
- 220V / 380V
- Voltage options
- 220V, 380V
- Rated frequency
- 8P 220V: 400 Hz; 8P 380V: 800 Hz; 4P: 400 Hz
- Maximum frequency
- 8P: 1200 Hz; 4P 18000: 600 Hz; 4P 24000: 800 Hz
- Rated speed
- 8P: 18000 RPM; 4P: 18000 / 24000 RPM
- Knee speed
- 8P 220V: 6000 RPM; 8P 380V: 12000 RPM; 4P: 12000 RPM
- Maximum speed
- 8P: 18000 RPM; 4P: 18000 / 24000 RPM
Alkalmazások
- Alkalmazások
- Általános precíziós megmunkálás, Fúrás és menetfúrás, Öntőforma és 3C alkatrészek
Variant matrix
Voltage, pole, and speed combinations
Use this matrix to match voltage, pole count, speed range, and torque to the required VFD and machine-side configuration.
| Variant | Power | Voltage | Poles | Speed | Torque |
|---|---|---|---|---|---|
| 7.5KW 220V 4POLES 18000RPM | 7.5 kW | 220V | 4P | 18000 RPM | 7.6 Nm |
| 7.5KW 220V 4POLES 24000RPM | 7.5 kW | 220V | 4P | 24000 RPM | 7.6 Nm |
| 7.5KW 380V 4POLES 18000RPM | 7.5 kW | 380V | 4P | 18000 RPM | 7.6 Nm |
| 7.5KW 380V 4POLES 24000RPM | 7.5 kW | 380V | 4P | 24000 RPM | 7.6 Nm |
| 7.5KW 220V 8POLES 18000RPM | 7.5 kW | 220V | 8P | 18000 RPM | 7.6 Nm |
| 7.5KW 380V 8POLES 18000RPM | 7.5 kW | 380V | 8P | 18000 RPM | 7.6 Nm |
Teljesítménygörbék
Teljesítmény, Nyomaték és Frekvencia Görbék
Referenciagörbék a motorcsoporthoz, 500 RPM-enként számítva.
7.5kW 8P 380V
Max 18,000 RPMTérdsebesség
12,000 RPM
Névleges nyomaték
7.6 Nm
Névleges frekvencia
800 Hz
Maximális teljesítmény
7.5 kW
7.5kW 4P 220V / 380V Independent Versions
Max 24,000 RPMTérdsebesség
12,000 RPM
Névleges nyomaték
7.6 Nm
Névleges frekvencia
400 Hz
Maximális teljesítmény
7.5 kW
Méret referencia
125 mm 5,5 kW / 7,5 kW modell méretösszehasonlítás
Használja ezt a rajzot a 125 mm-es platformok összehasonlításához a rögzítési burkológörbe és a gépoldali hézag megerősítése előtt.
Application fit
Where this spindle makes sense
Review these machining contexts against your material, tool-holder system, duty cycle, and machine envelope before selecting the spindle platform.
Model A BT30 125mm 7.5KW CNC megmunkálóközpont alkalmazás
BT30 ATC orsó használata CNC megmunkálóközpontokban és marógép platformokon.
Model A BT30 125mm 7.5KW 3C elektronikai gyártás alkalmazás
A 3C és alumínium megmunkálási munkaterhelések profitálnak a stabil nagysebességű orsóválasztásból.
Choose this model when
- Válassza, ha a gép BT30 automata szerszámcserélő szerszámozás köré épül.
- Válassza, ha a 125mm rögzítési burkolat és 7.5 kW teljesítmény illeszkedik a gép kialakításához.
- Válassza, ha a szükséges fordulatszám-tartomány 18000 / 24000 RPM és a VFD támogatja a 220V / 380V.
Consider another spindle when
- Kerülje, ha a munkaterhelés a megerősített Model B merevségi profilt igényli.
- Kerülje, ha the machine kifejezetten HSK40E kettős érintkezésű szerszámozást igényel.
- Válassza helyette az alacsonyabb költségű 12000 RPM Basic orsót, ha annak fordulatszám- és terhelési tartománya elegendő a projekthez.
Installation and integration
Confirm these details before commissioning
VFD matching
- Illessze a VFD-t a 7.5 kW, 220V / 380V, pole count, and maximum frequency rendelés előtt.
- Az ajánlatkérés során tartsa külön a 4P és 8P változatokat, mert a fordulatszám- és frekvenciahatárok eltérnek.
- Ne feltételezze, hogy egy meglévő VFD kompatibilis a névleges áram és frekvenciatartomány ellenőrzése nélkül.
Cooling setup
- Ez a termék vízhűtésesként van feltüntetve; telepítés előtt tervezze meg a szivattyút, csövezést, tartályt vagy hűtőkapacitást.
- Nagysebességű próbaüzem előtt ellenőrizze a hűtőfolyadék áramlását, és az első gyártási sorozat során figyelje a hőmérsékletet.
Wiring checks
- Használja a kapcsolási rajzot integrációs referenciaként, és ellenőrizze a csatlakozó kiosztását az orsó feszültség alá helyezése előtt.
- Ellenőrizze a földelést, kábelárnyékolást és VFD paraméterbeállítást az első fordulatszám-felfutás előtt.
Precision reference
High-Precision Spindle Runout
Critical spindle accuracy reference for precision machining and surface finish control.
Runout accuracy context
Az orsóplatform olyan megmunkálási alkalmazásokhoz lett kiválasztva, ahol a szerszám koncentricitását, a felületminőséget és a méretpontosságot a végleges integráció előtt ellenőrizni kell.
Taper Internal Runout
≤ 0.003 mm
Reference for spindle taper concentricity before precision toolholding evaluation.
100 mm Test Bar Runout
≤ 0.01 mm
Reference point for checking tool extension accuracy under inspection conditions.
Quality inspection
Pre-dispatch inspection points
Each spindle order is reviewed against the selected configuration before packing. The inspection flow focuses on model match, connector condition, rotation smoothness, and shipment readiness before the unit leaves the factory.
Inspection focus
The checklist below summarizes the final checks used to reduce configuration mismatch, connector issues, and avoidable handling problems before installation planning begins.
- 01
Configuration match
Kiszállítás előtt ellenőrizze a csapágyspecifikációt, előfeszítési állapotot és az orsó forgásának simaságát.
- 02
Mechanical and electrical condition
Szállítás előtt mérje meg az orsóorr ütését és ellenőrizze a csatlakozó érintkezőket.
- 03
Shipment readiness
Ellenőrizze a terméksorozatot, szerszámtartó-interfészt és testplatformot a megrendelt konfigurációval összevetve.
Podrobnosti o produktu
További termékmegjegyzések
Termékkontextus
A Model A BT30 125mm 7.5KW a standard BT30 125mm platform azon vásárlók számára, akik kiegyensúlyozott 7,5 kW-os ATC orsót keresnek 18000 / 24000 RPM fordulatszám-lehetőségekkel.
Ez a 125 mm-es Model A BT30 platform olyan gépekhez illik, amelyek nagyobb teljesítményű, automata szerszámcserés orsót igényelnek 18000 / 24000 RPM fordulatszám-tartományban, nagyobb testtel a jobb hőelvezetés érdekében. A végleges változat kiválasztása előtt ellenőrizze a rögzítési átmérőt, a feszültségosztályt, a póluskonfigurációt és a VFD frekvenciatartományt.
Méretrajz
A 125 mm-es test, 5,5 / 7,5 kW ATC orsómotor platform külső méretei. A modellspecifikus orsóorr-átmérő és teljes hossz értékekért tekintse meg a fenti specifikációs táblázatot.
Mérnöki kiválasztási megjegyzések
- Szerszámtartó: BT30
- Testplatform: 125mm
- Teljesítményosztály: 7.5 kW
- Fordulatszám-tartomány: 18000 / 24000 RPM
- Névleges nyomaték referencia: lásd a specifikációs táblázatot
- Pozicionálás: kompakt 125 mm-es teljesítményosztály kerámia golyóscsapágy konstrukcióval.
Válassza, ha a gép BT30 automata szerszámcserélő szerszámozás köré épül. Válassza, ha a 125 mm-es rögzítési burkolat és a 7,5 kW-os teljesítmény illeszkedik a gép kialakításához. Válassza, ha a szükséges fordulatszám-tartomány 18000 / 24000 RPM, és a VFD támogatja a 220V / 380V feszültséget.
Alkalmazások és felhasználási esetek
- Általános precíziós megmunkálás
- Fúrás és menetfúrás
- Öntőforma és 3C alkatrészek
Ezeket a felhasználási eseteket ajánlatkérés előtt ellenőrizni kell a gép burkolatával, a szerszámtartó rendszerrel, a VFD kapacitással, a hűtési beállítással és a várható üzemciklussal szemben.
Műszaki ajánlatkérés
Ajánlatkérés o podporu pro Model A BT30 125mm 7.5KW
Küldje el gépe modelljét, hálózati feszültségét, orsó teljesítményét, preferált vezérlőjelét és célországát. Ezeket az információkat használjuk a helyes orsó- és frekvenciaváltó-konfiguráció megerősítéséhez a válaszadás előtt.
Gép
Marógép vagy megmunkálóközpont modell
Elektromosság
Feszültség, frekvencia, frekvenciaváltó párosítás
Chlazení
Preference chlazení vzduchem nebo vodou
Szállítás
Munkaciklus és célország
Quotation workflow
- 01
Gépkövetelmények megerősítése
Orsó teljesítmény, fordulatszám-tartomány, vezérlőkábelezés és tápellátási osztály hozzáigazítása a géphez.
- 02
Elektromos részletek és hűtés ellenőrzése
Feszültség, frekvenciaváltó kompatibilitás és hőkezelési követelmények ellenőrzése.
- 03
Ajánlott konfiguráció visszaküldése
Ajánlott konfiguráció, gyártási ablak és szállítási hely megerősítése.
Ajánlatkérés o árajánlatot
A kiválasztott modell az Ön megkeresésének része, hogy a műszaki ellenőrzés a megfelelő konfigurációból indulhasson.
