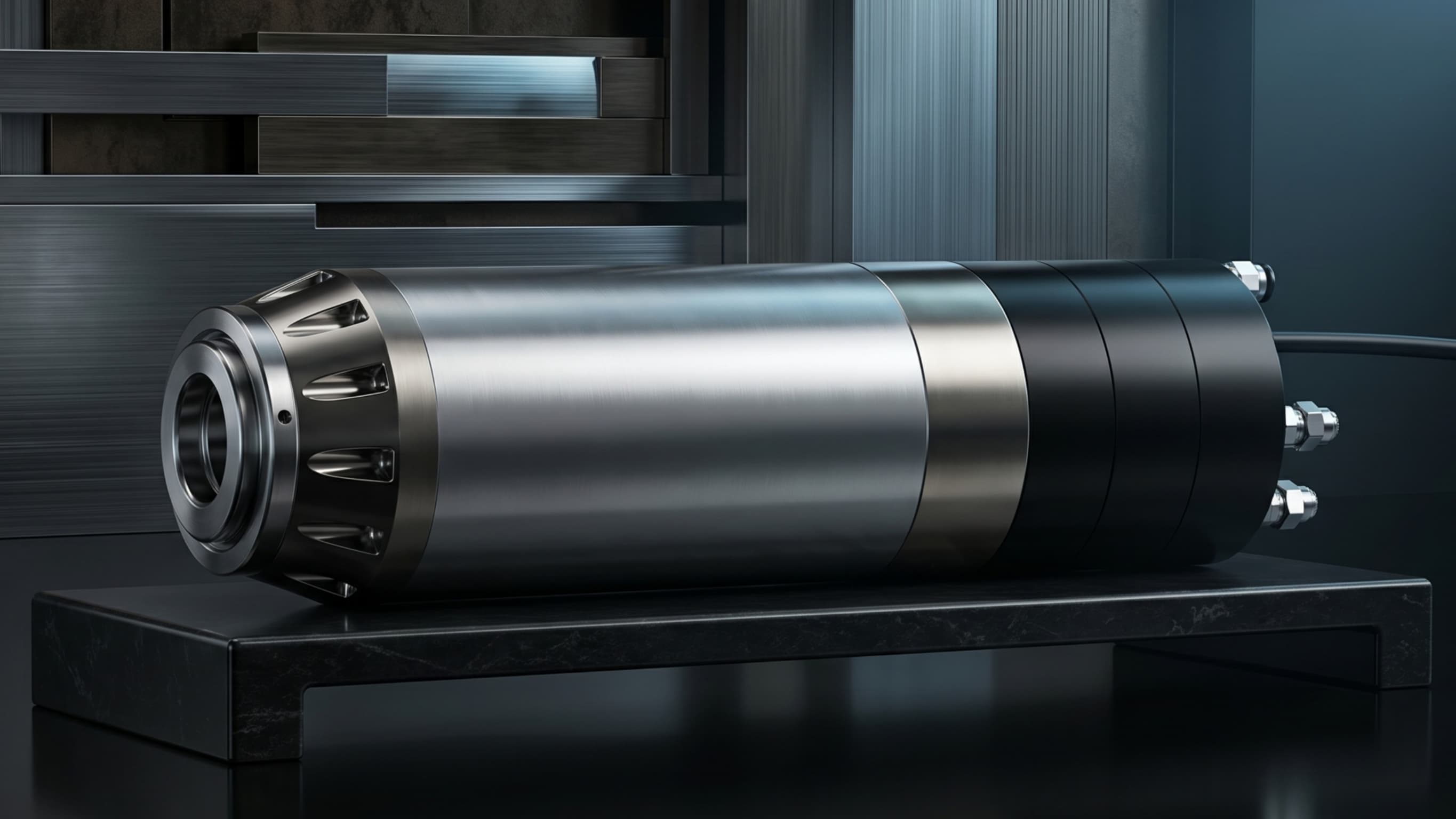

Vřetena ATC BT30
Možnosti vřeten ATC BT30 pro CNC frézky a obráběcí centra
Vřetena ATC BT30 pro integraci do CNC frézek a obráběcích center, s těly 100 mm a 125 mm a vodním chlazením v aktuální standardní řadě.
Dostupné specifikace
Výkon
3.0 kW, 3.2 kW, 3.5 kW, 5.5 kW, 7.5 kW
Tělo
100mm, 125mm
Chlazení
Vodní
Držák nástroje
BT30
Výběr vřetena
Porovnat konfigurace Vřetena ATC BT30 (9)
Zkontrolujte rozdíly ve výkonu, průměru těla, způsobu chlazení a sérii před podáním poptávky.
Souhrn konfigurace
Porovnat podle specifikace
- Basic (1)
- Model A (4)
- Řada Model B (1)
- Model B (3)
- 100mm (5)
- 125mm (4)
- 3.2 kW (1)
- 3.0 kW (2)
- 3.5 kW (2)
- 5.5 kW (2)
- 7.5 kW (2)
Průvodce výběrem
Jak vybrat vřeteno ATC BT30
Klasifikace BT30 a typické použití
BT30 používá kužel 7:24 pro výrobní CNC frézky, hliník, dřevo a lehké retrofity. Oproti ISO30 přidává tažný čep pro automatickou výměnu nástroje a lepší schopnost při otáčkách.
Průměr těla 100 mm
Těla 100 mm pokrývají 3,0 kW až 3,5 kW. Jsou lehčí a vhodná pro osy Z s mírným zatížením, vysoké RPM a lehké řezy.
Průměr těla 125 mm
Těla 125 mm pokrývají 5,5 kW až 7,5 kW. Poskytují vyšší tuhost a odvod tepla pro trvalé zatížení a hlubší řezy.
Parametry integrace
- Držák a tažný čep: potvrďte rozhraní, upínací sílu a kompatibilitu zásobníku.
- Pneumatický vzduch: použijte čistý suchý vzduch s FRL pro uvolnění nástroje a čištění kužele.
- Vodní chlazení: dimenzujte chladicí jednotku podle cyklu, okolní teploty a trvalého provozu.
- VFD: potvrďte 220V nebo 380V, výkon, jmenovitý proud a maximální frekvenci.
Údaje pro nabídku
- Model CNC stroje a zdvih osy Z.
- Dostupné napětí a frekvence.
- Cílový materiál a typická hloubka řezu.
- Typ zásobníku, chlazení a cílová země.
Související technické průvodce
Naplánujte integraci vřetena
Integrační FAQ
Často kladené otázky
Jaký držák BT30 a tažný čep připravit?
Použijte standardní držáky BT30 sladěné s táhlem a tažným čepem potvrzeným v nabídce. Před spuštěním zkontrolujte čistotu kužele, úhel čepu a kompatibilitu zásobníku.
Zvolit tělo BT30 100 mm nebo 125 mm?
Zvolte 100 mm pro lehčí osy Z a aplikace 3,0-3,5 kW. Zvolte 125 mm pro konfigurace 5,5-7,5 kW, kde je důležitější tuhost a trvalé zatížení.
Jaký vzduch a chlazení BT30 ATC potřebuje?
Počítejte s čistým suchým stlačeným vzduchem pro uvolnění nástroje a čištění kužele a s uzavřeným vodním chlazením pro trvalý vysokorychlostní provoz.
