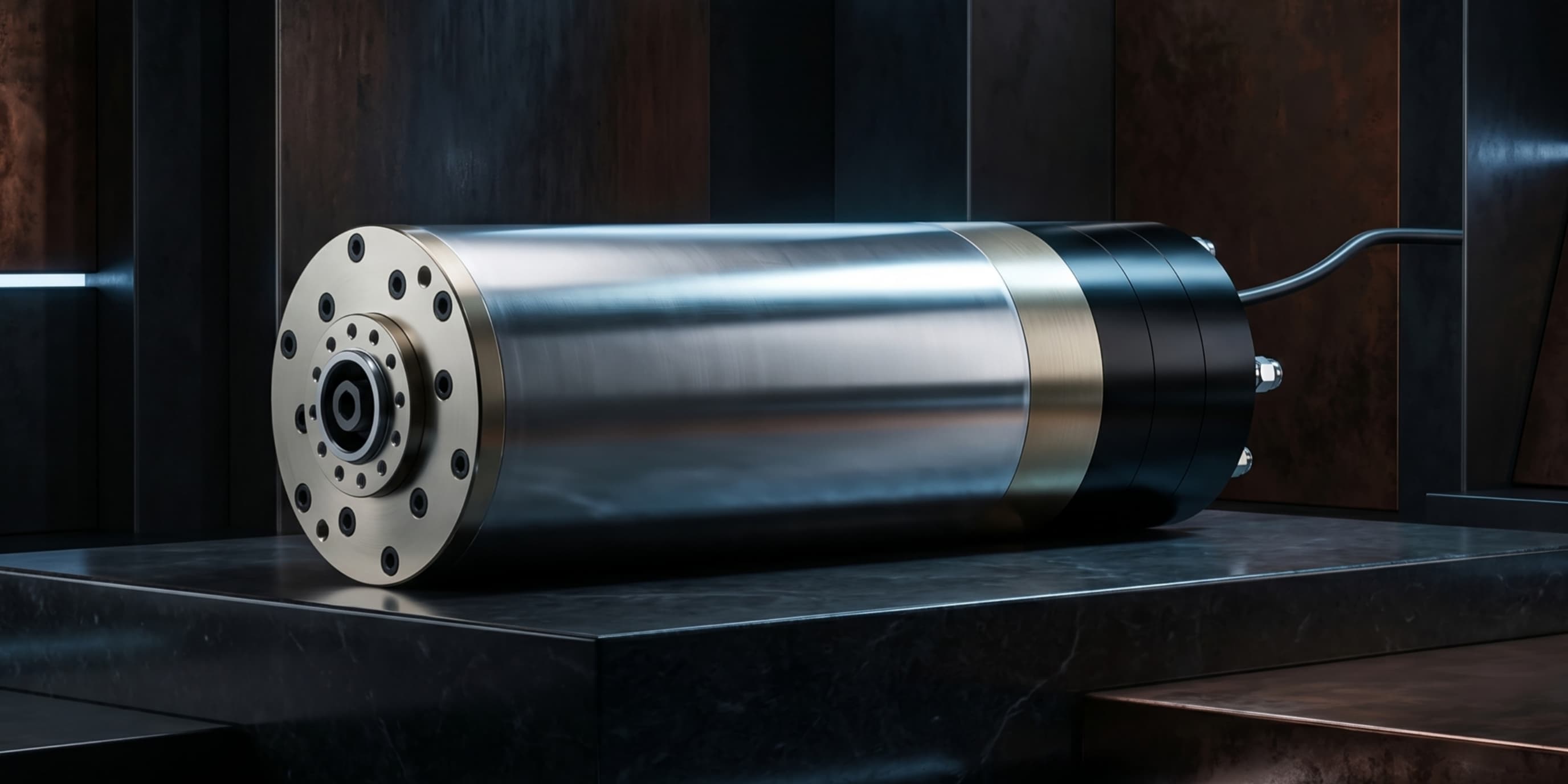

Vřetena ATC HSK40E
Možnosti vřeten ATC HSK40E pro vysoce přesné obrábění
Vřetena ATC HSK40E pro vysoce přesné CNC obrábění, s těly 100 mm a 125 mm a vodním chlazením v aktuální standardní řadě.
Dostupné specifikace
Výkon
3,0 kW, 3,5 kW, 5,5 kW, 7,5 kW
Tělo
100mm, 125mm
Chlazení
Vodní
Držák nástroje
HSK40E
Výběr vřetena
Porovnat konfigurace Vřetena ATC HSK40E (4)
Zkontrolujte rozdíly ve výkonu, průměru těla, způsobu chlazení a sérii před podáním poptávky.
Souhrn konfigurace
Porovnat podle specifikace
- Model C (4)
- 100mm (2)
- 125mm (2)
- 3,0 kW (1)
- 3,5 kW (1)
- 5,5 kW (1)
- 7,5 kW (1)
Průvodce výběrem
Jak vybrat vřeteno ATC HSK40E
Rozhraní HSK40E pro přesnost
HSK40E používá dutý kužel s dvojitým kontaktem kužele a příruby pro udržení tuhosti při vysokých RPM. Hodí se pro jemné dokončování, formy a přesné obrábění hliníku.
Průměr těla 100 mm
Těla 100 mm pokrývají 3,0 kW až 3,5 kW. Jsou lehčí a vhodná pro osy Z s mírným zatížením, vysoké RPM a lehké řezy.
Průměr těla 125 mm
Těla 125 mm pokrývají 5,5 kW až 7,5 kW. Poskytují vyšší tuhost a odvod tepla pro trvalé zatížení a hlubší řezy.
Parametry integrace
- Držák a tažný čep: potvrďte rozhraní, upínací sílu a kompatibilitu zásobníku.
- Pneumatický vzduch: použijte čistý suchý vzduch s FRL pro uvolnění nástroje a čištění kužele.
- Vodní chlazení: dimenzujte chladicí jednotku podle cyklu, okolní teploty a trvalého provozu.
- VFD: potvrďte 220V nebo 380V, výkon, jmenovitý proud a maximální frekvenci.
Údaje pro nabídku
- Model CNC stroje a zdvih osy Z.
- Dostupné napětí a frekvence.
- Cílový materiál a typická hloubka řezu.
- Typ zásobníku, chlazení a cílová země.
Související technické příručky
Naplánujte integraci vřetena
Integrační FAQ
Často kladené otázky
Čím se HSK40E liší od BT30?
HSK40E používá dutý kužel s dvojitým kontaktem kužele a příruby, což zvyšuje tuhost při otáčkách a opakovatelnost. Hodí se tam, kde házení nástroje musí zůstat pod 3 mikrony.
Zvolit HSK40E 100 mm nebo 125 mm?
100 mm se hodí pro lehčí nosiče 3,0-3,5 kW a profilování při vysokých RPM. 125 mm podporuje 5,5-7,5 kW s vyšší tuhostí pro hlubší řezy a trvalý provoz.
Jaký VFD a napětí potřebuji?
Modely C jsou dostupné ve 220V a 380V. VFD slaďte s výkonem, jmenovitým proudem a maximální frekvencí, obvykle 800 Hz nebo vyšší.
Jaké chlazení a přívod vzduchu HSK40E vřeteno vyžaduje?
Všechna vřetena Model C HSK40E jsou vodou chlazená a vyžadují chladič s uzavřeným okruhem dimenzovaný podle pracovního cyklu. K výměně nástroje je potřeba čistý suchý stlačený vzduch o specifikovaném tlaku. Před prvním spuštěním ověřte filtraci FRL, kapacitu chladiče a zapojení senzorů.
Mohu použít standardní držáky BT30 s vřetenem HSK40E?
Ne. HSK40E vyžaduje kompatibilní držáky se správnou geometrií dutého kužele a odpovídajícím upínacím mechanismem. Použití držáků BT30 ve vřetenu HSK40E poškodí držák i kužel vřetena.
Jakou třídu dynamického vyvážení mám u vřetena HSK40E očekávat?
Vřetena Model C HSK40E jsou vyvážena na třídu G1 nebo lepší při jmenovitých otáčkách. Pro aplikace s ultrapřesnými požadavky si při poptávce vyžádejte protokol o vyvážení a potvrďte postup měření házení.
