BT30 iş mili spesifikasiyaları izahı: gücü, fırlanma momentini, sürəti, ölçünü və rulmanları necə oxumaq lazımdır

BT30 iş mili spesifikasiya vərəqi əvvəlcə sadə görünə bilər: BT30, 3.5 kW, 24,000 RPM, 100 mm korpus, su soyutma. Problem ondadır ki, bu dəyərlər fərqli mühəndis suallarına cavab verir. Onlar tək bir marketinq başlığı kimi oxunarsa, alət tutucusuna uyğun gələn, lakin maşın həcmini, sürət yolunu, fırlanma momenti tələbini və ya elektrik konfiqurasiyasını qaçıran bir iş mili seçmək asanlaşır.

BT30 iş mili spesifikasiyalarını oxumağın ən təhlükəsiz yolu alət interfeysini iş milinin özündən ayırmaqdır. BT30 iş milinin hansı tutucu ailəsi ətrafında qurulduğunu bildirir. Lakin mühərrikin nə qədər gücə malik olduğunu, hansı fırlanma momenti üçün nəzərdə tutulduğunu, korpusun nə qədər böyük olduğunu, hansı rulmanların istifadə edildiyini, mühərrikin necə sarıldığını və ya hansı sürət diapazonunun mövcud olduğunu avtomatik bildirmir.

Bu təlimat həmin sahələrin praktik ardıcıllıqla necə oxunacağını göstərir. Nümunələr cari ATC-Spindle.com BT30 konfiqurasiyalarından istifadə edir ki, hər bir spesifikasiya mücərrəd tərif kimi deyil, real məhsulla əlaqələndirilə bilsin.

Əsas fərqlə başlayın: BT30 spesifikasiyanın yalnız bir hissəsidir

Alıcı “BT30 iş milləri” kimi təsvir edilən iki məhsulu görüb onların bir-birinə yaxın əvəzlər olduğunu düşünə bilər. Bu fərziyyə təhlükəlidir. BT30 etiketi alət interfeysinin yolunu göstərir, halbuki məlumat vərəqinin qalan hissəsi mühərriki, mexaniki platformanı, elektrik quruluşunu və iş həcmini təsvir edir.

Əgər hələ də maşınınıza hansı BT30 platformasının uyğun olduğunu müəyyən edirsinizsə, əvvəlcə sahələri anlamaq üçün bu təlimatdan istifadə edin, sonra uyğun olmayan konfiqurasiyalar siyahınızdan çıxarıldıqdan sonra cari BT30 ATC iş mili seriyasına baxın.

BT30 iş mili ölçüləri: gücü müqayisə etməzdən əvvəl mexaniki oturmanı yoxlayın

Mexaniki oturma erkən yoxlanmalıdır, çünki düzgün quraşdırıla bilməyən iş mili, güc göstəricisi nə olursa olsun, namizəd deyil.

Cari BT30 seriyası iki əsas korpus platformasından istifadə edir. 100 mm platforma 3.2 kW Basic iş milini və 3.0 kW ilə 3.5 kW Model A və Model B məhsullarını əhatə edir. 125 mm platforma isə 5.5 kW və 7.5 kW Model A və Model B məhsullarını əhatə edir.

100 mm ölçülü nümunəvi məhsul olan Model A BT30 3.5 kW iş mili 100 mm korpus xarici diametri və 388 mm ümumi uzunluq göstərir. 125 mm ölçülü nümunəvi məhsul olan Model B BT30 5.5 kW iş mili isə 125 mm korpus xarici diametri və 465 mm ümumi uzunluq göstərir.

Bu iki dəyər artıq quraşdırma qərarını dəyişir. 100 mm platformadan 125 mm platformaya keçid sıxma və ya montaj düzümünü dəyişir. Daha uzun iş mili həm də mövcud Z oxu həcmini və iş mili korpusunun ətrafında tələb olunan sahəni dəyişir.

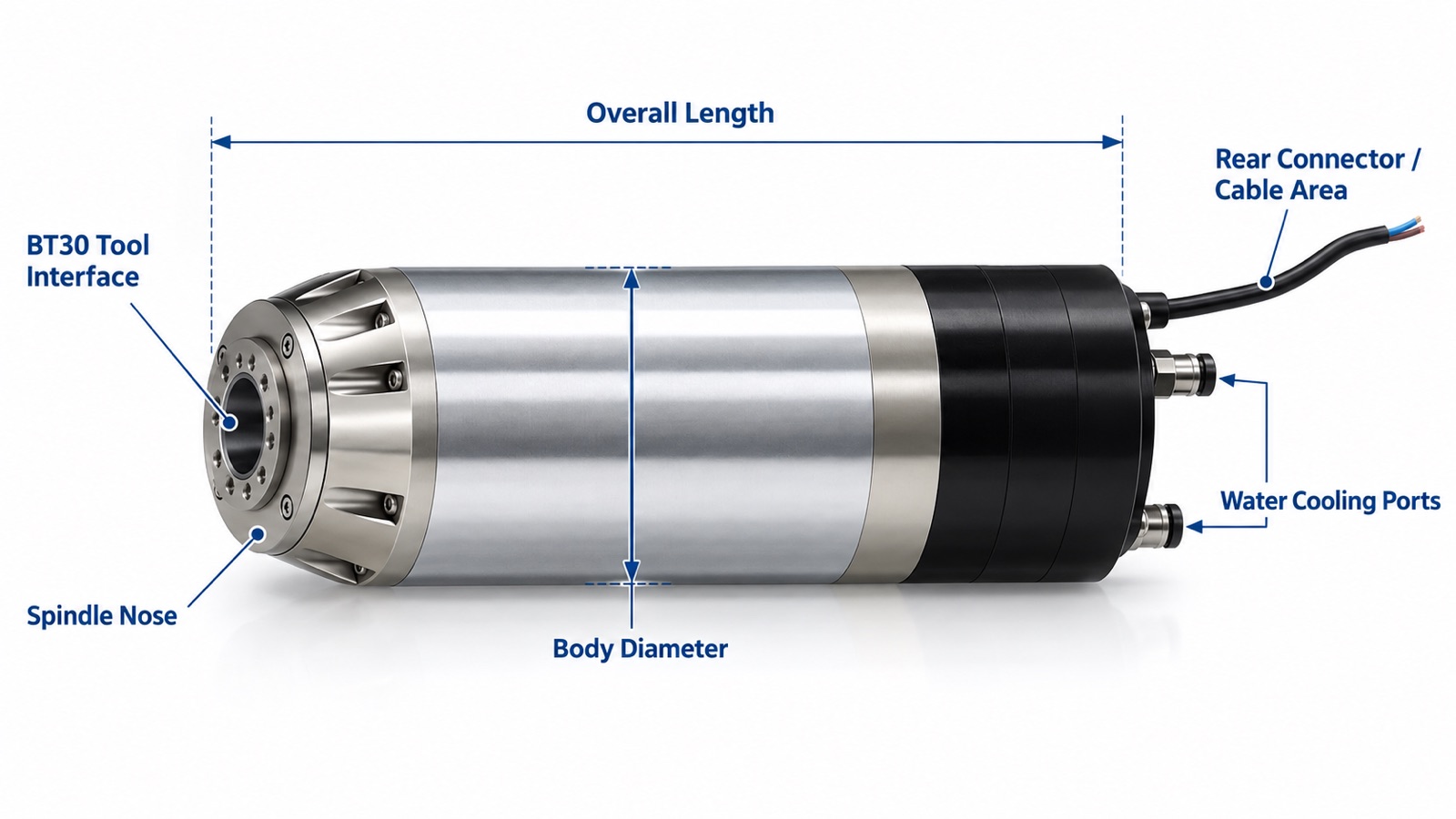

BT30 iş mili ölçülərini oxuyarkən korpus diametrini və ümumi uzunluğu birlikdə yoxlayın. Əgər məlumat vərəqi burun diametrini, ön uzunluğu, korpus uzunluğunu, kabel çıxışını və ya birləşdirici həndəsəsini də verirsə, tam quraşdırma həcmini təsdiqləmək üçün bu dəyərlərdən istifadə edin.

Ölçü cizgisi bir suala cavab verməyə kömək etməlidir: bu dəqiq iş mili platforması planlaşdırılmamış mexaniki dəyişiklik tələb etmədən real maşına uyğun olacaqmı?

Gücü və nominal fırlanma momentini birlikdə oxuyun

Güc alıcıların ilk müqayisə etdiyi rəqəmlərdən biridir, lakin tək güc zəif bir filtrdir. Cari BT30 seriyasında güc sinifləri 3.0 kW ilə 7.5 kW arasında dəyişir və aralarında 3.2 kW Basic model var. Nominal fırlanma momenti istinadları da seriya boyu artır.

Cari məhsul məlumatları bu nümunələri əhatə edir:

Buna görə faydalı müqayisə təkbaşına “3.5 kW, yoxsa 5.5 kW?” deyil. Faydalı müqayisə budur: maşın əlaqəli korpus platformasını qəbul edə bilirmi, göstərilən fırlanma momenti nəzərdə tutulan yük üçün uyğundurmu və tələb olunan performans nəzərdə tutulan sürət diapazonunda baş verirmi?

Daha yüksək güc rəqəmi avtomatik qalib gəlməməlidir. Əgər maşın 100 mm iş mili yuvası ətrafında layihələndirilibsə və proses 3.5 kW, 4.0 Nm konfiqurasiyasına uyğundursa, 125 mm 5.5 kW iş milinə keçid fərqli mexaniki quraşdırma yaradır. Proses həqiqətən 125 mm platformaya və 5.6 Nm nominal fırlanma momenti istinadına ehtiyac duyursa, böyük model aktuallaşır.

Korpus platforması və güc sinfinin daha dərin müqayisəsi üçün mövcud ATC iş mili gücü və korpus ölçüsü təlimatından istifadə edin. Bu məqalə məlumat vərəqinin düzgün oxunmasına fokuslanır.

Maksimum RPM yalnız bir sürət rəqəmidir

Ümumi müqayisə səhvi iki məhsul səhifəsini yan-yana qoyub yalnız ən böyük RPM rəqəminə baxmaqdır. Cari BT30 məhsul məlumatları bunun niyə yanıltıcı ola biləcəyini göstərir.

Model A BT30 100 mm 3.5 kW məhsulu 4 qütblü və 8 qütblü variantlarla təqdim olunur. Onun məhsul məlumatları nominal sürəti, dirsək sürətini və maksimum sürəti ayırır.

4 qütblü variantlarda nominal sürət və dirsək sürəti 12,000 RPM olaraq göstərilir. Seçilmiş 4 qütblü versiyadan asılı olaraq maksimum sürət 18,000 və ya 24,000 RPM-dir.

8 qütblü 220V variantında nominal sürət və dirsək sürəti 6,000 RPM, maksimum sürət isə 18,000 RPM olaraq göstərilir. 8 qütblü 380V variantında nominal sürət və dirsək sürəti 12,000 RPM, maksimum sürət isə 18,000 RPM olaraq göstərilir.

Bu o deməkdir ki, “3.5 kW BT30 iş mili” tək bir sürət davranışını təsvir etmir. Eyni güc sinfi daxilində belə, gərginlik və qütb sayı nominal sürət və tezlik yolunu dəyişir.

İki iş mili spesifikasiyasını müqayisə edərkən üç ayrı sual verin. Nominal iş nöqtəsi haradadır? Dirsək sürəti haradadır? Təklif olunan dəqiq variantın maksimum sürəti nədir? 24,000 RPM maksimum faydalı ola bilər, lakin o, heç vaxt digər iki sualı əvəz etməməlidir.

Qütb sayı, gərginlik və tezlik eyni sətirdə olmalıdır

Qütb sayını gözdən qaçırmaq asandır, çünki alıcılar onu tez-tez sonradan yoxlanıla bilən mühərrik detalları kimi qəbul edir. Cari BT30 seriyasında 4 qütblü və 8 qütblü variantlar fərqli nominal sürətlərə, dirsək sürətlərinə və tezlik tələblərinə malik ola bilər. Bu da qütb sayını iş mili seçimi qərarının bir hissəsinə çevirir.

Model A BT30 3.5 kW məlumatlarını nümunə götürsək, 4 qütblü versiya 400 Hz nominal tezlik göstərir. 4 qütblü 18,000 RPM versiyası 600 Hz maksimum tezlik göstərir, 24,000 RPM versiyası isə 800 Hz göstərir.

8 qütblü versiyalar fərqli yol istifadə edir. 220V 8 qütblü konfiqurasiya 400 Hz nominal tezlik və 6,000 RPM nominal və dirsək sürəti göstərir. 380V 8 qütblü konfiqurasiya 800 Hz nominal tezlik və 12,000 RPM nominal və dirsək sürəti göstərir. 8 qütblü yol üçün göstərilən maksimum tezlik 1,200 Hz, maksimum sürət isə 18,000 RPM-dir.

Satınalma dərsi sadədir: yalnız güc, gərginlik və maksimum RPM təklif etməyin. Dəqiq qütb konfiqurasiyasını da təklif edin. Sonra VFD və idarəetmə quruluşunun tələb olunan nominal və maksimum tezliyi dəstəkləyə biləcəyini təsdiqləyin.

Bu, tam spesifikasiya vərəqinin qısa məhsul adından niyə daha faydalı olduğunun ən aydın nümunələrindən biridir.

Rulmanlar və yağlama iş mili platformasını təsvir edir, bütün nəticəni deyil

Rulman məlumatı vacibdir, çünki mexaniki platformanın bir hissəsini göstərir. Yenə də spesifikasiyanın bir parçası kimi şərh edilməlidir.

Model A BT30 100 mm 3.5 kW məhsulu iki ön rulman 7007 və bir arxa rulman 7005 göstərir. Model B BT30 125 mm 5.5 kW məhsulu iki ön rulman 7008 və iki arxa rulman 7006 göstərir. Hər ikisi yağlama ilə işləyir.

Əsas məqam tam platformanın dəyişməsidir. 5.5 kW nümunəsi daha böyük 125 mm korpusa, daha uzun ümumi uzunluğa, daha yüksək nominal fırlanma momenti istinadına və fərqli rulman düzümünə malikdir. Yalnız “rulman modelini” müqayisə etmək bu sistemin qalan hissəsini qaçırardı.

Rulman konfiqurasiyasından iki iş mili platformasının necə fərqləndiyini anlamaq üçün istifadə edin, sonra onu korpus ölçüsü, sürət yolu, güc, fırlanma momenti və məhsulun seriyadakı nəzərdə tutulan mövqeyi ilə əlaqəli saxlayın.

Əgər sualınız xüsusi olaraq BT30 konus oturması, çəkmə studları, saxlama və ya dönmə sapması ilə bağlıdırsa, ayrı BT30 konus spesifikasiya təlimatından istifadə edin. Həmin interfeys detalları öz uyğunluq yoxlamasına layiqdir və eyni qərar imiş kimi mühərrik spesifikasiyasına qarışdırılmamalıdır.

Soyutma tələb olunan inteqrasiya sahəsidir

Cari ATC-Spindle.com BT30 kataloqundakı hər iş mili su ilə soyudulan kimi göstərilib. Bu, soyutmanı asan tanınan edir, lakin yenə də mühəndis tələbi kimi qəbul edilməlidir.

“Su ilə soyudulan” iş milinin işləyən soyutma dövrəsinə ehtiyacı olduğunu bildirir. Təkbaşına nasosu, soyuducunu, soyuducu axın yolunu, axın monitorinqini, ətraf mühit şərtlərini və ya texniki xidmət planını təsdiqləmir.

Buna görə spesifikasiya müqayisəsində soyutma uyğunluq sahəsi kimi çıxış edir. Əgər maşında tələb olunan soyutma infrastrukturu artıq yoxdursa, bu iş iş mili sifariş edilməzdən əvvəl quraşdırma planına daxil edilməlidir.

Soyutma həm də məlumat vərəqlərinin oxunması üçün daha geniş bir qaydanı göstərir: spesifikasiya düzgün ola bilər və yenə də quraşdırma qərarı kimi natamam qala bilər.

Real müqayisə: 100 mm 3.5 kW - 125 mm 5.5 kW

İki cari BT30 konfiqurasiyasını nəzərdən keçirin.

Model A BT30 100 mm 3.5 kW iş mili 100 mm korpus, 388 mm ümumi uzunluq, 4.0 Nm nominal fırlanma momenti, 18,000 və ya 24,000 RPM sürət seçimləri, 220V və ya 380V variantları və 4 qütblü və ya 8 qütblü konfiqurasiyalar göstərir.

Model B BT30 125 mm 5.5 kW iş mili 125 mm korpus, 465 mm ümumi uzunluq, 5.6 Nm nominal fırlanma momenti, 18,000 və ya 24,000 RPM sürət seçimləri, 220V və ya 380V variantları və 4 qütblü və ya 8 qütblü konfiqurasiyalar göstərir.

İlk baxışda 5.5 kW model sadə bir güc təkmilləşdirməsi kimi görünür. Məlumat vərəqi daha böyük dəyişiklik göstərir. Korpus platforması 100 mm-dən 125 mm-ə keçir, ümumi uzunluq artır, nominal fırlanma momenti artır və rulman düzümü dəyişir. Buna görə əlavə güc üstünlük kimi qəbul edilməzdən əvvəl maşın mexaniki olaraq yoxlanmalıdır.

Sürət xülasəsi də ikinci oxu qatına ehtiyac duyur. Hər iki məhsul məhsul səviyyəsində 18,000 və ya 24,000 RPM göstərə bilər, lakin dəqiq maksimum sürət qütb variantından asılıdır. Cari məlumatlarda 24,000 RPM yolu 4 qütblü variantlara aiddir, 8 qütblü yol isə 18,000 RPM-ə qədər göstərilir.

Bu, alıcının qiyməti müqayisə etməzdən əvvəl real spesifikasiya vərəqindən çıxarmalı olduğu fərq növüdür.

Bu uyğunluq sualları cavablandırıldıqdan sonra mexaniki cəhətdən fərqli platformaları eyni siyahıya qarışdırmadan BT30 iş mili konfiqurasiyalarını müqayisə edə bilərsiniz.

BT30 spesifikasiyalarını oxuyarkən tez-tez edilən səhvlər

Nümunə ardıcıldır: ən bahalı seçim səhvlərinin çoxu əlaqəli sahələri yoxlamadan cəlbedici tək bir rəqəmi oxumaqdan yaranır.

Satın almadan əvvəl BT30 iş mili spesifikasiya yoxlama siyahısı

Bir modelə qərar verməzdən əvvəl təchizatçı məlumat vərəqini və ya təklifini nəzərdən keçirmək üçün bu siyahıdan istifadə edin.

Yaxşı təklif seçilmiş konfiqurasiyanı, alıcını hansı versiyanın verildiyini təxmin etməyə məcbur etmədən müəyyən edilə bilən hala gətirməlidir.

Spesifikasiya vərəqini yekun seçim siyahısına necə çevirmək olar

Praktik müqayisə uyğun olmayan məhsulların çıxarılması ilə başlayır.

Əvvəlcə BT30-un maşın üçün düzgün tutucu yolu olduğunu təsdiqləyin. Sonra mövcud korpus diametrinə və ümumi uzunluq həcminə uyğun olmayan məhsulları çıxarın. Daha sonra gücü və nominal fırlanma momentini faktiki emal yükü ilə müqayisə edin. Bundan sonra nominal sürəti, dirsək sürətini, maksimum sürəti, qütb sayını və tezliyi birlikdə oxuyaraq sürət yolunu seçin. Nəhayət, yekun təklifi istəməzdən əvvəl rulmanları, yağlamanı, soyutmanı və dəqiq elektrik variantını təsdiqləyin.

Bu ardıcıllıq yüksək güc və ya yüksək RPM başlığının qərarı çox erkən mərhələdə üstələməsinin qarşısını alır.

O, həm də kateqoriya səhifəsinin rolunu aydın saxlayır. Spesifikasiya təlimatı məlumatların necə şərh ediləcəyini izah edir. Məhsul kateqoriyası isə mühəndis filtrləri anlaşıldıqdan sonra uyğun konfiqurasiyaların müqayisə edilməli olduğu yerdir.

Yekun tövsiyə

Bir iş mili məlumat vərəqində “BT30” gördükdə, onu spesifikasiyanın başlanğıcı kimi qəbul edin, tam spesifikasiya kimi yox.

Etibarlı müqayisə BT30 tutucu yolunu mexaniki ölçülər, güc, nominal fırlanma momenti, nominal və maksimum sürət, dirsək sürəti, gərginlik, qütb sayı, tezlik, rulman düzümü, yağlama və soyutma ilə birləşdirir. Bu sahələrdən hər hansı biri dəyişərsə, məhsulun adı hələ də BT30 ilə başlasa belə, iş milinin uyğunluğu dəyişə bilər.

Uyğun olmayan konfiqurasiyaları əvvəlcə çıxarmaq üçün yuxarıdakı siyahıdan istifadə edin. Sonra bütün BT30 ATC iş mili modellərinə baxın və yalnız maşın həcminizə, sürət yolunuza və performans tələblərinizə uyğun məhsulları müqayisə edin.
